传统型车床 TSL-800
卧式双轴用于金属

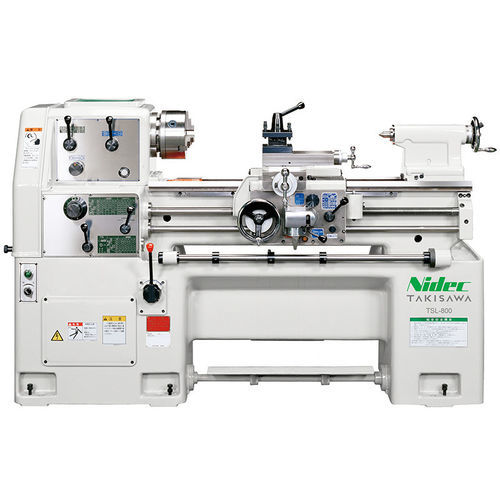

传统型车床 - TSL-800 - TAKISAWA - 卧式 / 双轴 / 用于金属
传统型车床 - TSL-800 - TAKISAWA - 卧式 / 双轴 / 用于金属
添加到我的收藏夹
添加到产品对比表

产品规格型号

操控类型
传统型
卧式/立式
卧式
轴数量
双轴
应用
用于金属
其他特性
带位置指示器
直径

210 mm, 360 mm
(8.27 in, 14.17 in)

旋转速度

最多: 2,000 rpm
(12,566.371 rad.min-1)

最少: 70 rpm
(439.823 rad.min-1)

零件长度

800 mm
(31 in)

行程X

最多: 210 mm
(8 in)

最少: 210 mm
(8 in)

Z轴

最多: 800 mm
(31 in)

最少: 800 mm
(31 in)

标准功率

2.2 kW, 3.7 kW
(3 hp, 5 hp)

整体长度

725 mm
(29 in)

整体宽度

1,872 mm
(74 in)

总高度

1,101 mm
(43 in)

重量

1,100 kg
(2,425 lb)

产品介绍

TSL-800 是 TSL/TAL 系列的手动车床,专为教学加工培训设计。适用于掌握基础和高级车削技能,机床设计注重安全性,并配备便于实训的实用标准配置。

标准配置
  • 纵向进给自动停止装置为标准配置。
  • 进给和车螺纹的选择便捷。
  • 起动杆设计为必须拉动才能起动,以确保操作安全。
  • 配备脚踏制动器。
  • 配备轴向刻度夹圈。


特征 / 技术规格
  • 床鞍上最大回转直径: 360 mm
  • 横刀架上最大回转直径: 210 mm
  • 顶尖间距离(加工长度): 800 mm
  • 主轴转速范围: 83–1800 [OP. 70–1500, 92–2000] rpm
  • 变速档数: 6
  • 主轴电机: 2.2 kW [OP. 3.7]
  • 公制螺纹范围: 24 / 0.5–14 (型/mm)
  • 英制螺纹范围: 31 / 2–56 (型/TPI)
  • 纵向进给档数: 36
  • 纵向进给量范围: 0.041–2.22 mm/rev
  • 横向进给量: 为纵向进给量的一半 (mm/rev)
  • 机床高度: 1101 mm
  • 占地(深度): 725 mm
  • 占地(宽度): 1872 mm
  • 机床重量: 1100 kg
