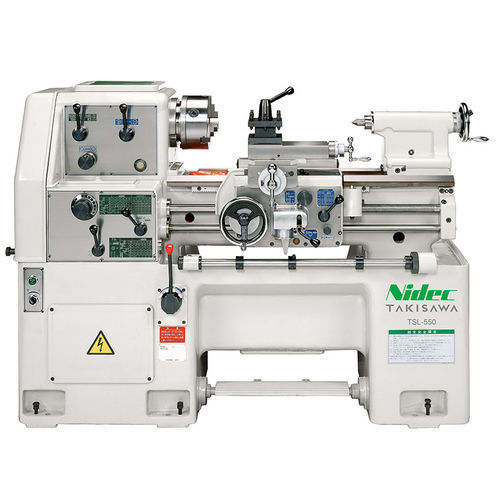

传统型车床 TSL-550卧式双轴平台式
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 操控类型
- 传统型
- 卧式／立式
- 卧式
- 轴数量
- 双轴
- 结构
- 平台式
- 传动系统
- 后台设备
- 应用
- 用于金属
- 其他特性
- 带位置指示器
- 组合功能
- 螺纹加工
- 直径
210 mm, 360 mm
(8.27 in, 14.17 in)- 旋转速度
最多: 2,000 rpm
(12,566.371 rad.min-1)最少: 70 rpm
(439.823 rad.min-1)- 零件长度
550 mm
(22 in)- 标准功率
2.2 kW, 3.7 kW
(3 hp, 5 hp)- 整体长度
725 mm
(29 in)- 整体宽度
1,622 mm
(64 in)- 总高度
1,101 mm
(43 in)- 重量
950 kg
(2,094 lb)
产品介绍
TSL-550 是 Takisawa Machine Tool Co., Ltd. 推出的手动车床，专为教学加工培训设计，适用于从基础到高级的车削技能训练。
标准配置
主要规格
技术参数
标准配置
- 纵向进给自动停止杆（标准配置）。
- 进给与车螺纹的选择操作简便。
- 起动杆为拉动式设计，仅在向内拉时才可启动，确保安全。
- 配有脚刹。
- 配有轴向刻度套圈。
主要规格
- 最大回转直径（床上）：360 mm
- 横刀架上回转直径：210 mm
- 顶尖间距离：550 mm
- 主轴转速范围：83–1800（OP. 70–1500，92–2000）
- 变速档数：6
- 主轴电机：2.2 kW（OP. 3.7 kW）
- 公制螺纹范围：24 / 0.5–14（type/mm）
- 英制螺纹范围：31 / 2–56（type/TPI）
- 纵向进给档数：36
- 纵向进给范围：0.041–2.22 mm/rev.
- 横向进给：为纵向进给的 1/2
- 机床高度：1101 mm
- 占地（深度）：725 mm
- 占地（宽度）：1622 mm
- 机床重量：950 kg
技术参数
- 型号：TSL-550
- 品牌：Takisawa Machine Tool Co., Ltd.
- 用途：教学加工培训（从基础到高级的车削技能）
