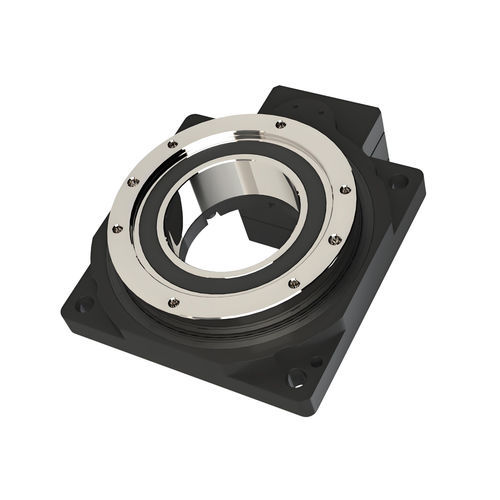

行星伺服减速机 60K-0510

正交空心轴5-10Nm

标准中空旋转平台是集精密传动和定位功能于一体的集成设备。其核心设计为中空结构，允许管道（如管子和电线）穿过旋转平台的中心。它可直接与伺服电机连接。该平台由伺服电机驱动，采用齿轮减速技术，可实现高精度角度控制，具有高刚性和高重复定位精度等特点。中空结构设计中央中空通道允许介质传输（空气/液体/电气），简化了设备布局。侧面安装的电机接口避免了管道和运动部件之间的干扰。高刚性支撑精密交叉滚柱轴承采用 90° 交错预载滚柱，可承受径向、轴向和倾覆载荷，刚性比传统轴承高 5-10 倍。灵活的兼容性可与任何品牌的伺服/步进电机兼容；可定制法兰和轴孔接口。模块化设计支持水平/垂直安装，增强了可扩展性。高可靠性传动单级斜齿轮减速机（精度等级≤5）采用可调间隙设计，将传动误差降至最低，精密锥齿轮系统可实现无级角度调节。Specifications TableStandard Hollow Rotary ActuatorsModel60K-05\1085K-05\10\18110K-05\10130K-06\10\18170K-05\10200K-10\18280K-10输出平台交叉滚子轴承交叉滚子轴承交叉滚子轴承旋转范围eg0-360°（连续）0-360°（连续）0-360°（连续）0-360°（连续）兼容电机（尺寸）mm50-100Wφ8-φ30-φ45-M3伺服电机50-100Wφ8-φ30-φ45-M3伺服电机100-200Wφ8-φ30-φ45-M3伺服电机100-200Wφ8-φ30-φ45-M3 伺服电机减速比51051018510610181018101818 空心轴承mmφ28φ33φ35φ62φ33φ72φ100φ150 额定转矩N-m5N-m6.5N·m18N·m14N·m18N·m35N·m35N·m43N·m34N·m25N·m55N·m45N·m112N·m85N·m85N·mMax SpeedRPM200rpm200rpm200rpm200rpm200rpm200rpm200rpmRepeatabilityArcsec±15arcsec±15arcsec±15arcsec±15arcsec±15arcsec±15arcsec±15arcsecAxialLoadN250N250N500N500N2000N2000N3000N4000N4000NRadial LoadN125N125N250N250N1200N1200N2000N2500N2500NParallelismmm0.02mm0.02mm0.02mm0.02mm0.02mm0.02mm0.02mmFace Runoutmm0.01mm0.01mm0.01mm0.01mm0.01mm0.01mm0.01mmInertiakg·m2735x10-7kg·m21203x10-6kg·m21483x10-6kg·m21203x10-6kg·m227619x10-6kg·m227619x10-6kg·m2361220x10-7kg·m2AccuracyArcsec≤30arcsec≤30arcsec≤30arcsec≤30arcsec≤30arcsec≤30arcsec≤30arcsecTemp.Range°C-10°C~90°C-10°C~90°C-10°C~90°C-10°C~90°C-10°C~90°C-10°C~90°C-10°C~90°CService Lifeh20000h20000h20000h20000h20000h20000h20000hIP RatingIPIP40IP40IP40IP40IP40IP40IP40Noise LeveldB≤65dB≤65dB≤65dB≤65dB≤65dB≤65dB≤65dBTags:工业行星齿轮箱, 行星减速箱, 行星齿轮箱, 空心旋转台, 空心旋转平台, 行星旋转台, 空心轴旋转执行器, 空心轴执行器技术规格/特性：集成精密传动和定位中空结构，便于电缆/管道通过伺服电机直接连接高刚性和重复定位精度交叉滚子轴承支撑超高旋转精度（≤30 弧秒）重复精度：±15 弧秒减速比：5、6、10、18 额定扭矩：5N-m 至 112N-m（取决于型号）最高转速：200rpm轴向载荷：高达 4000N径向载荷：高达 2500N平行度：0.02mm表面跳动：0.01mm使用寿命：20000 小时： 0.01mm使用寿命：20000hIP等级：IP40噪音等级：≤65dBO工作温度：-10°C~90°C
