电机驱动回转工作台 60Z

卧式中空用于机床

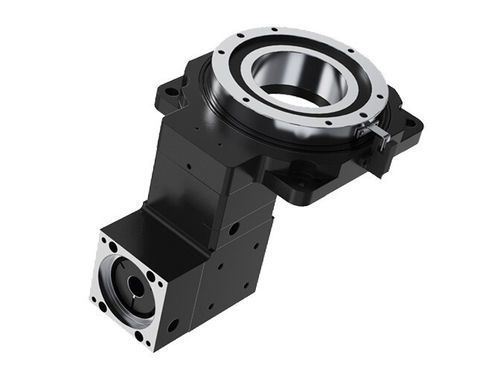

简介直角空心转台是标准空心转台的增强版，集成了直角锥齿轮组，可调整输入方向以优化空间。其核心空心结构允许管道（如气管、电缆）穿过转台中心，解决了传统旋转机构中常见的电缆缠绕问题。该平台由伺服电机驱动，利用齿轮减速或蜗轮蜗杆传动实现高精度角度控制，同时具有卓越的刚性和重复定位精度。中空结构设计（a）中央中空通道便于介质传输（空气/液体/电气），简化了设备布局（b）侧面安装的电机接口可防止管道和移动部件之间的干扰。集成式直角锥齿轮组改变输入方向，优化空间利用。高刚性支撑精密交叉滚子轴承采用 90° 交错预载滚子，可承受径向、轴向和倾覆载荷，刚性比传统轴承高 5-10 倍。高旋转精度转台经过二次研磨，确保严格的几何公差（同轴度、平行度），实现卓越的旋转精度。灵活的兼容性（a）与任何品牌的伺服/步进电机兼容；支持定制法兰和轴孔接口（b）采用模块化设计，可水平/垂直安装，增强了可扩展性。规格直角空心旋转执行器型号 60Z85Z-0585Z-10130Z170Z-10200Z280ZReduction Ratio1015101520302030203050203050203050Hollow Bore Diametermmφ28φ33φ33φ62φ72φ100φ150Rated Output TorqueN·m5N·m18N·m18N·m3455N·m55N·m55N·mMaximum SpeedRPM200rpm200rpm200rpm200rpm200rpm200rpm200rpmRepeatPositioning AccuracyArcsec±15arcsec±15arcsec±15arcsec±15arcsec±15arcsec±15arcsec±15arcsecAllowable Axial LoadN150N300N500N2000N2000N4000N7000NAllowable Radial LoadN300N200N250N1200N1200N2500N3500NTable Parallelismmm0.02mm0.02mm0.02mm0.02mm0.02mm0.02mm0.02mmFace Runoutmm0.01mm0.01mm0.01mm0.01mm0.01mm0.01mm0.01mmOD Runoutmm0.01mm0.01mm0.01mm0.01mm0.01mm0.01mm0.01mmMoment of Inertiakg·m2735x10-7kg·m21203x10-6kg·m21203x10-6kg·m22772x10-6kg·m227619x10-6kg·m227619x10-6kg·m2361220x10-6kg·m2Positioning AccuracyArcsec≤30arcsec≤30arcsec≤30arcsec≤30arcsec≤30arcsec≤30arcsec≤30arcsecOperating Temperature°C-10°C~90°C-10°C~90°C-10°C~90°C-10°C~90°C-10°C~90°C-10°C~90°C-10°C~90°CService Lifeh20000h20000h20000h20000h20000h20000h20000hProtection RatingIPIP40IP40IP40IP40IP40IP40IP40Noise LeveldB≤65dB≤65dB≤65dB≤65dB≤65dB≤65dB≤65dBKey Features / Technical SpecificationsIntegrated right-高刚性和重复定位精度精密交叉滚子轴承与各种伺服/步进电机兼容模块化设计，安装灵活可提供多种型号和减速比额定输出扭矩高达 55N-m重复定位精度：±15角秒防护等级工作温度：-10°C 至 90°C使用寿命：20,000 小时
