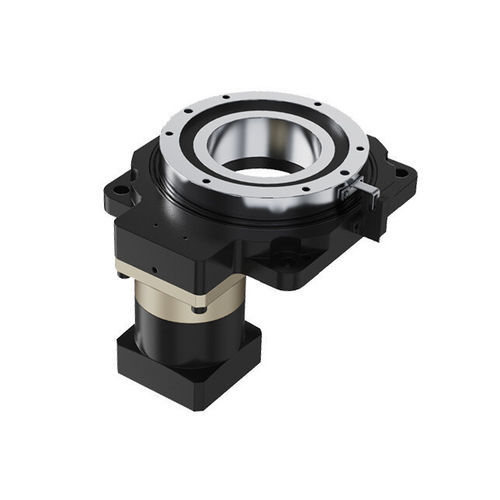

电机驱动回转工作台 85A-05

卧式立式中空

产品介绍 行星中空旋转台是一种集成系统，将行星齿轮减速器与中空旋转平台结合在一起，提供更广泛的齿轮比以适应特定应用。其核心设计具有中空结构，允许管道（例如，气管、电缆）通过转盘的中心，消除了传统旋转机制中常见的电缆缠绕问题。由伺服电机驱动，平台通过齿轮减速或蜗轮传动实现高精度角度控制，提供卓越的刚性和重复定位精度。 特点 - 中空结构设计：中央中空通道允许介质传输（空气/液体/电气），简化设备布局。侧装电机接口防止管道与移动部件之间的干扰。 - 集成行星齿轮减速器：提供多种齿轮比选项以满足特定应用要求。 - 高刚性支撑：精密交叉滚子轴承，90°错位预加载滚子，承受径向、轴向和倾覆载荷，提供比传统轴承高5-10倍的刚性。 - 高旋转精度：转盘经过二次研磨，确保严格的几何公差（同轴度、平行度），实现卓越的旋转精度。 - 灵活的兼容性：兼容任何品牌的伺服/步进电机；支持定制法兰和轴孔接口。模块化设计支持水平/垂直安装，增强可扩展性。 规格表 行星中空旋转执行器 型号：85A-05, 85A-10, 110A-05, 110A-10, 130A-6/10, 170A-10, 200A-10, 280A-10 阶段比：5, 10 行星比：5, 7, 10 总减速比：25, 35, 50, 70, 100 中空孔径：φ33 mm, φ35 mm, φ62 mm, φ72 mm, φ100 mm, φ150 mm 额定输出扭矩：14-120 N·m 最大速度：200-250 rpm 重复定位精度：±15 arcsec 允许轴向载荷：500-7000 N 允许径向载荷：250-3500 N 台面平行度：0.02 mm 面跳动：0.01 mm 外径跳动：0.01 mm 惯性矩：1203x10-6至361220x10-7 kg·m2 定位精度：≤30 arcsec 工作温度：-10°C~90°C 使用寿命：20,000小时 防护等级：IP40 噪音水平：≤65 dB 标签：行星减速齿轮箱，行星齿轮减速器，行星减速器，行星齿轮减速箱，中空旋转台，中空旋转平台，减速齿轮箱，中空轴旋转执行器，中空轴执行器 技术规格 / 特点： - 电缆/管道通过的中空结构 - 伺服驱动实现精确角度控制 - 高刚性和重复定位精度 - 多种齿轮比可用 - 高负载能力的交叉滚子轴承 - 兼容各种伺服/步进电机 - 水平/垂直安装 - 防护等级：IP40 - 噪音水平：≤65dB - 使用寿命：20,000小时 - 工作温度：-10°C~90°C
