LED千分尺 TS-HM series

多功能游标手动

产品概述

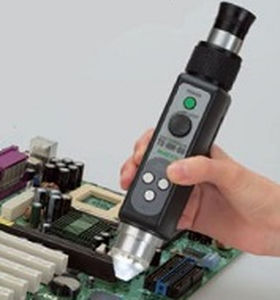

TS-HM 系列便携式测微镜，内置 LED 照明，是用于精密目视检查和小件直接测量的紧凑型测量显微镜。适用于 PCB 检查、电子元件、机械加工金属件和印刷字符的检验，支持无线路径的便携式现场和台式使用。

主要特性

• 一体化设计：集成 LED 照明和内置电池系统，实现无缆操作。
• 正立像：采用屋脊棱镜光学，提供正立、非倒置的图像，便于自然观察和对位。
• 多功能 LED 照明：9 颗高亮白光 LED 分为三组，可选择照明序列并调节亮度，以增强对比度和立体感。
• 内置测量刻度：目镜内置精密刻度，可直接目视测量；刻度分辨率随放大倍数变化。
• 相机兼容：可选 TS-HM-USB 适配器以安装 C-mount/CS-mount 相机；兼容 USB、NTSC、GigE 和 CameraLink 等格式。支持手机适配器进行移动拍摄。
• 电池供电：使用四节 AAA 电池为照明供电，适合便携检测。

应用

• PCB 与电子电路检查
• 焊点与微小元件验证
• 印刷字符与标签检查
• 表面处理与加工件检验
• 现场质量控制与服务诊断

型号与规格

• TS-HM-25 — 放大倍数：25x | 有效视野 (E.F.V.)：7.2 mm | 最小刻度：0.05 mm | 测量范围：5.0 mm
• TS-HM-60 — 放大倍数：60x | 有效视野 (E.F.V.)：3.0 mm | 最小刻度：0.02 mm | 测量范围：2.0 mm
• TS-HM-120 — 放大倍数：120x | 有效视野 (E.F.V.)：1.8 mm | 最小刻度：0.01 mm | 测量范围：1.0 mm

附加说明
目镜内置精密刻度，可在无需外部附件的情况下进行即时测量。可选配件：C/CS 卡口相机连接适配器（TS-HM-USB 系列）以及 TS-P22Z 等兼容支架用于固定安装。

技术规格

• 品牌：SUGITOH CO., LTD.
• 产品系列：TS-HM series
• 放大倍数选项：25x、60x、120x
• 有效视野 (E.F.V.)：7.2 mm（25x）、3.0 mm（60x）、1.8 mm（120x）
• 最小刻度（分辨率）：0.05 mm（25x）、0.02 mm（60x）、0.01 mm（120x）
• 测量范围：5.0 mm（25x）、2.0 mm（60x）、1.0 mm（120x）
• 照明：9 颗高亮白色 LED，三段照明序列，亮度可调
• 电源：内置，使用四节 AAA 电池供电
• 光学：屋脊棱镜，提供正立、非倒置视图
• 相机兼容性：C/CS 卡口相机；推荐成像器尺寸 2/3" 或更大；可选 TS-HM-USB 适配器
• 典型应用：PCB 检查、焊点/连接检查、字符/标签验证、表面检验、现场质量控制
