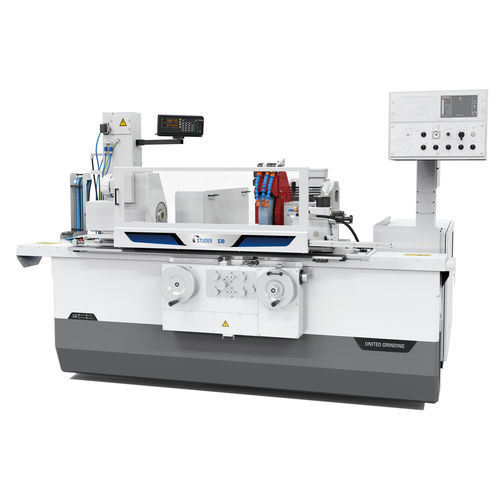

S30 是一种外圆磨床,适用于单件和小批量生产的中等尺寸工件。它的中心距为 650 毫米(25.6 英寸)/1000 毫米(40 英寸),中心高为 125 毫米(4.9 英寸)/175 毫米(6.9 英寸)/225 毫米(8.8 英寸)。它可以加工最大重量为 130 千克(286 磅)的工件。
它适用于生产中型部件的任何行业。该机器结构简单,价格合理,采用久经考验的液压进给系统。操作简便,机器可快速复位。Granitan® S103 机床为安装技术卓越的组件提供了基础,从而形成了一台外圆磨床,可确保最高精度、性能和可靠性。
硬件:
砂轮架类型:
- 转塔式砂轮架,带左砂轮、右砂轮和内圆磨削附件(选件)。手动旋转 5°,带 Hirth 联轴器和 0° 和 180° 限位挡块。
- 带左砂轮的外置砂轮架
机床工作台 10° / 8.5° 旋转
带流体动力轴承的标准工作台或带滚柱轴承的工作台(可选),可在固定顶尖之间进行磨削,也可进行主轴磨削
尾座带可调中心压力和微调装置,可快速轻松地修正圆柱度
电气外壳与机床永久连接。可为测量系统和 Sensitron 进行扩展。
Granitan® S103 矿物铸造机底座
带自动切断功能的自动磨削循环
- 快速进给
- 磨削进给 1 和 2
- 火花熄灭
---
