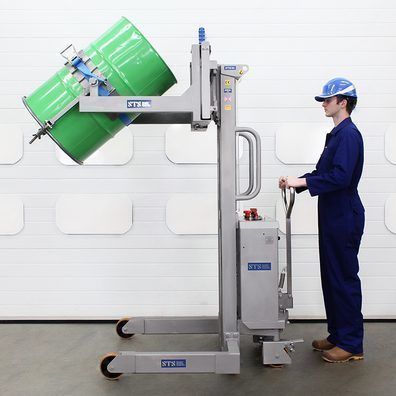

气动油桶提升机 STP01-DRU01-SS-Ex

压缩空气式旋转式不锈钢

产品概述 适用于食品和制药工厂及其他洁净区的 ATEX 与 UKEX 不锈钢油桶倾倒/旋转装置。机型为气动驱动：通过空气管路实现提升功能。适用于危险分区环境，包括 1、2、21 和 22 区。

主要特性

• 气动驱动功能：由气源驱动的气液泵将油输送到液压提升系统；低维护设计，适用于分区的 ATEX/UKEX 区域；可选气液驱动以实现夹紧、旋转和驱动，提升作业效率。
• 通用鼓带 DRU01：模块化分段设计适配钢桶、塑料桶和纸桶；通过拆除两枚销钉可调节直径；标准适用范围 50–220 升。200–220 升鼓可选固定直径带（FB）。
• 不锈钢结构：提升底盘与外壳采用 304 级不锈钢；不锈钢精密轴承与密封件；液压提升缸与回转蜗轮箱置于不锈钢防护罩内；机械抛光或水喷砂处理，表面平滑，适合 GMP/洁净生产区。
• 自锁齿轮箱：手动回转机型采用自锁蜗轮箱（主蜗轮与副蜗轮 + 90° 斜齿级），传动比 120:1，防止自行旋转；手柄可折叠便于运输；大批量倾倒可选液压动力回转。
• 可控后轮转向：方向杆控制后轮同步转向，在狭窄空间实现小回转半径和良好机动性；防静电聚氨酯轮胎与精密轴承降低滚动阻力。
• 鼓桶适用性与固定：可调带适用于 50–220 L（直径 350–610 mm）鼓桶；直径小于 350 mm 的容器可选小鼓插入件（INS01）；标注兼容 MAUSER 鼓桶；含顶缘夹具以防滑移。

可选配置

• 适用于 1、2、21、22 区的 ATEX / UKEX 选项
• 带柔性垫的动力鼓夹，适用于 50–220 L
• 可从后面板或前端控制的液压动力回转
• 用于长距离移动鼓桶的气动驱动系统
• 伸缩/可变升降高度（单柱可达 1500 mm；伸缩可达 2700 mm）
• 可变底架尺寸以适应现有设备
• 适用于 200–220 L 钢制和塑料鼓的固定尺寸超中心带
• 带数字显示的称重传感器系统，用于工艺中称量
• 适用于 50 L 起的小鼓插入件（INS01）

技术规格

• 型号：STP01-DRU01-SS-Ex
• 额定工作载荷（SWL）：350 kg
• 功能：动力升降、手动回转、手动推拉
• 动力要求：气动 – 最低 400 L/min，建议 760 L/min，在 6 bar 下，使用 13 mm 弹性气管
• 控制：硅胶罩按钮与紧急停机
• 升高高度：1400 mm
• 倾倒间隙：15° 时 1400 mm；30° 时 1325 mm（以 205 L 鼓为例）
• 鼓兼容性：钢鼓与塑料鼓，50–220 L（包括 MAUSER 鼓）
• 带组件：分段可调/通用带，配 50 mm 不锈钢棘轮与聚酯带
• 额外固定：包含顶缘夹具以抓取鼓上缘
• 回转齿轮箱：蜗轮蜗杆，自锁，120:1 比例，手柄操作
• 结构：304 级不锈钢
• 金属处理：不锈钢件经水喷砂与振动抛光，表面光滑
• 防护：防静电防碎聚碳酸酯透明防护罩
• 腿部尺寸：内跨宽 850 mm，总外宽 1080 mm
• 前轮：两只固定 160 mm 轮，铝轮毂，防静电聚氨酯轮胎，精密轴承
• 后轮：两只操舵 160 mm 轮，铝轮毂，防静电聚氨酯轮胎，精密轴承
• 噪音：<76 dBA
• 合规：CE / UKCA；ATEX / UKEX（ zones 1, 2, 21, 22）
