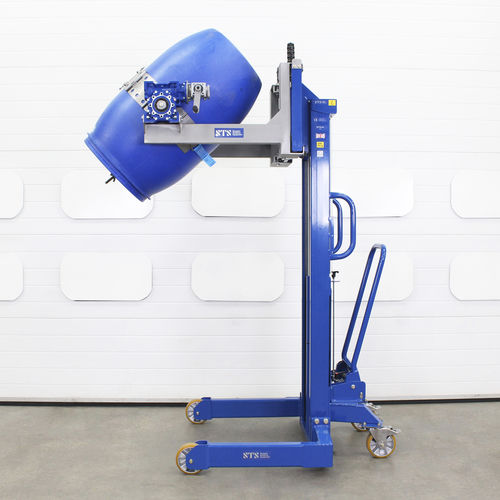

手动倾卸装置 STM01-DRU01

油桶升降旋转式

概述 手动鼓桶转动器（型号 STM01-DRU01）为低强度作业提供安全、符合人体工程学的鼓桶提升、旋转和倾倒解决方案。提升由手动液压泵完成，旋转由自锁式齿轮箱控制。适用于规定直径和容量范围内的钢制、塑料和纸板鼓桶。

主要特点

• 手动液压提升：后手柄安装两台手动液压泵以减轻操作力；可控下降杆以实现安全下降。
• 通用带：模块化组件可调，保证全接触并提供可靠夹持；可调直径φ350–600 mm。
• 可调环夹：安装在鼓桶顶部边缘以防止滑动，特别适用于光滑的塑料鼓桶；通过定位销快速调节。
• 自锁旋转齿轮箱：坚固的自锁机构可防止松手时的意外旋转；比率120:1，便于旋转重型鼓桶。
• 鼓桶兼容性：设计用于钢制、塑料和纸板鼓桶；使用通用带时典型容量为50–220 L。
• 可选ATEX / Ex升级：可提供用于1、2、21、22区的ATEX / UKEX认证版本，包含防静电轮、接地链和完整文件。

使用说明

• 用于低强度、间歇性的手动倾倒作业。若每天搬运约5–10个以上鼓桶，建议考虑电动或气动型号以减少人工强度并提高周转速度。
• 旋转手柄在不使用时可折叠以避免挂碰；在提升或旋转前请确保通用带夹紧并确认环夹就位。

升级与选项

• ATEX / UKEX 认证版本（防静电轮/防护、接地链、文件）。
• 304不锈钢结构，适用于洁净室/GMP环境；镍/铬镀杆和带橡胶护套的封装泵。
• 带数字显示的集成称重系统（精度 ±0.1 kg），由可充电 NiMH 电池供电。
• 适用于200–220 L大鼓的固定直径带选项（橡胶垫，加固更快）。
• 适用于50 L以下小鼓的插入件（通过两枚锁销安装到通用带中）。
• 可提供定制的外置/支腿尺寸以适配特定设施集成需求。

技术规格

• 型号：STM01-DRU01
• 额定安全载荷（SWL）：350 kg
• 通用带直径范围：350–600 mm
• 适用鼓桶容量（通用带）：50–220 L
• 倾倒间隙：向下15°时1500 mm；向下30°时1400 mm
• 泵次数量：至最大高度约80次泵送
• 旋转齿轮箱比率：120:1（自锁）
• 支腿间宽：内侧850 mm；外侧1080 mm
