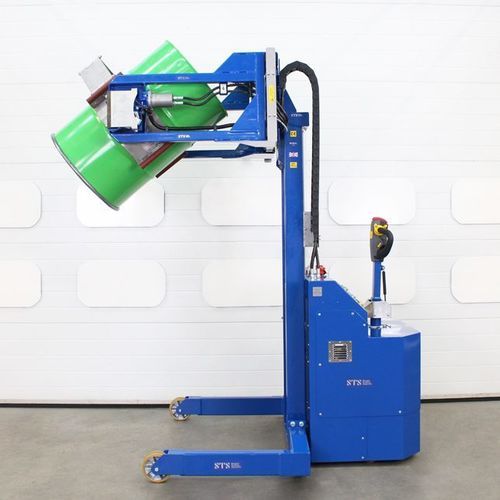

电动液压倾卸装置 STE05-RRH01

油桶移动式食品工业

概述
该动力鼓式翻转机提供电动型号（STE05-RRH01）或可取得ATEX认证的气动型号（STP05-RRH01-Ex）。设备实现动力升降、夹紧、旋转和驱动，减少人工搬运并提高产能。适用于50–220升的钢制、塑料和纤维板鼓，可选不锈钢制造以满足洁净/GMP环境要求。

主要特点

• 电动版：24 V车载电池组，2×100 Ah电池，外接230 V智能充电器。
• 气动ATEX版：气动-液压功能由气源驱动（最小400 L/min，最佳760 L/min@6 bar）。
• 动力升降、动力夹紧、动力旋转（最高180°）及动力驱动（Ex型号为气动驱动）。
• 柔性夹持垫（RRH01）适应鼓体轮廓，可从托盘角处起吊。
• 后舵柄可操纵转向，配有防夹开关、夹紧压力表、电池状态数字显示（电动版）和急停按钮。
• 可选项：不锈钢结构、称重系统、伸缩升降、以及针对ATEX的防静电配置。

产品详情

• 安全工作载荷（SWL）：300 kg
• 功能：动力升降、夹紧、旋转和驱动
• 电动：车载2×100 Ah电池、电动-液压泵、700 W直流驱动电机、230 V外接智能充电器
• 气动/ATEX：气源最小400 L/min，最佳760 L/min@6 bar（13 mm软管）；气动驱动速度最高0.45 m/s
• 控制：硅胶套按钮、急停、可拆卸钥匙开关；Ex型号为气动控制按钮和急停
• 标准升高：1500 mm — 可按需提供伸缩选件（可达并超过2800 mm）
• 倾倒净空（205 L鼓）：电动约1500 mm@15° / 约1400 mm@30°；气动约1470 mm@15° / 1400 mm@30°
• 鼓兼容性：钢、塑料和纤维板鼓50–220 L（直径约280–610 mm）；部分L环塑料鼓需单独INS02附件
• 夹紧系统：带压力表的液压恒张力夹头（免手动操作）
• 旋转：动力齿轮箱可实现最高180°翻转
• 结构：标准为软钢；可选304不锈钢；液压缸镀镍/铬，升链镀锌以增强耐腐蚀性
• 车轮：前两固定160 mm（PU轮胎），后两舵控160 mm；Ex可选导电轮胎
• 噪音：< 76 dBA
• 合规性：CE / UKCA；Ex型号符合ATEX / UKEX（区域1,2,21,22）

升级与选项

• 304不锈钢结构及振动抛光，适用于洁净/GMP环境
• 集成称重系统，带数字显示（精度±0.1 kg），由机器电池供电
• 伸缩升降版本及双立柱选项以增加倾倒净空
• 可定制腿部/支腿尺寸以适配现场或设备集成需求
• 完整ATEX套件：防静电车轮与护罩、接地链、导电轮胎及完整Ex文件

技术规格

• 型号（电动）：STE05-RRH01
• 型号（气动 ATEX）：STP05-RRH01-Ex
• SWL：300 kg
• 驱动电机（电动）：700 W 直流
• 系统电压（电动）：24 V
• 电池（电动）：2×100 Ah 车载
• 充电器（电动）：230 V 外接智能充电器
• 气源（ATEX）：最小400 L/min，最佳760 L/min@6 bar，13 mm软管
• 标准升高：1500 mm
• 倾倒净空（205 L）：电动约1500 mm@15° / 约1400 mm@30°
• 鼓容量：50–220 L（直径约280–610 mm）
• 最大处理鼓高：可达1000 mm
• 旋转：可达180°翻转
• 结构：标准软钢；可选304不锈钢
• 表面处理：底漆及聚酯粉末涂层（标准 RAL 5010）
• 防护：防碎聚碳酸酯（Ex为防静电）
• 腿部尺寸：内跨距850 mm；外宽1080 mm（可定制）
• 车轮：前两固定160 mm；后两舵控160 mm；Ex导电轮胎
• 噪音：< 76 dBA
• 合规：CE / UKCA；Ex型号适用ATEX / UKEX
