手动油桶提升机 STM01-DRU01-SS

手摇曲柄手摇曲柄旋转式

概述

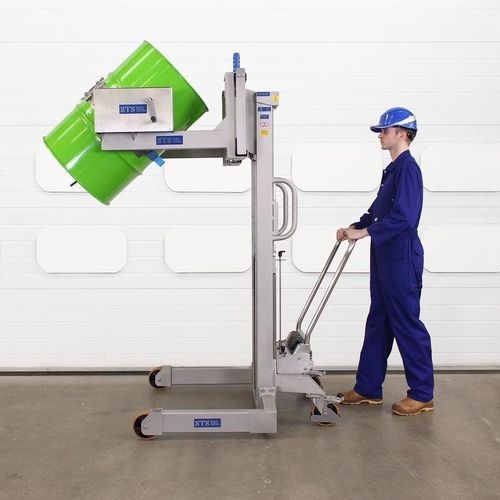

该INOX手动液压滚筒翻转装置可为操作人员提供对不同尺寸滚筒的符合人体工学的提升与定量倾倒。采用304不锈钢制造并经振动抛光，表面卫生光洁，适用于食品、制药及一般工业环境。

主要特点

• 手动泵：后部手柄配有两台手动液压手泵用于提升；配有可控降落阀用于下降；设计符合手工搬运指南。
• 通用箍带：分段可调通用箍带，配50 mm不锈钢棘轮和聚酯带；适用于350 mm至600 mm直径。
• 可调边缘夹：快装边缘夹夹持滚筒上沿以防止滑动（对塑料滚筒尤为有效）；通过固定销调节。
• 坚固齿轮箱：蜗轮蜗杆自锁齿轮箱，传动比120:1，配手柄；释放手柄时可防止旋转。
• 滚筒兼容性：适用于50–220升的钢制、塑料和纸纤维滚筒，包括MAUSER滚筒。
• 可选ATEX：可提供适用于1、2、21、22区的ATEX/UKEX认证机型，配防静电轮、护罩、接地链和相关文件。
• 结构与表面处理：304级不锈钢底盘；镍/铬镀升降缸；铝制手泵组件以不锈钢包覆；振动抛光表面适合卫生环境。
• 车轮：前部两只固定160 mm车轮，后部两只舵向160 mm车轮（尼龙中心，聚氨酯轮胎，精密轴承）。
• 低维护，寿命长：为耐用性设计，正常使用下预期寿命20年以上。

使用场景 / 优势

• 为食品、制药及一般工业流程提供符合人体工学的滚筒提升与倾倒操作。
• 对各种类型和尺寸滚筒提供可靠固定，降低滑动和泄漏风险。
• 可选升级包括集成称重系统、固定直径箍带、小滚筒插入件及ATEX认证，以满足流程需求。

规格（摘要）
额定载荷 (SWL)：350 kg
功能：手动升降、手动旋转、手动推/拉
手动手泵：用于提升的手动液压手泵；可控降落阀用于下降；手动旋转、手动推/拉
提升高度：1400 mm
倾倒净空：在15°倾角时1400 mm / 在30°倾角时1325 mm（以205 L滚筒计）
滚筒兼容性：钢制、塑料及纤维滚筒，50–220 L（含MAUSER）
箍带组件：分段可调通用箍带，配50 mm不锈钢棘轮和聚酯带
旋转齿轮箱：蜗轮蜗杆自锁，120:1比，带手柄
结构：304级不锈钢底盘；镍/铬镀升降缸；镀锌升降链；铝制泵罩
金属处理：不锈钢部件振动抛光，表面光滑洁净
护罩：聚碳酸酯防碎透明护罩（Ex型号为防静电版本）
支腿尺寸：内跨宽度850 mm，总外宽1080 mm
前轮：两只固定160 mm车轮，尼龙心轴，聚氨酯轮胎和精密轴承
后轮：两只舵向160 mm车轮，尼龙心轴，聚氨酯轮胎和精密轴承
合规性：CE / UKCA（Ex型号可选ATEX / UKEX）

技术规格

• 型号：STM01-DRU01-SS（见产品型号说明）
• 额定载荷 (SWL)：350 kg
• 提升高度：1400 mm
• 倾倒净空：1400 mm @ 15° / 1325 mm @ 30°（针对205 L滚筒）
• 适配滚筒尺寸：50–220 L（钢、塑料、纤维；包括MAUSER）
• 箍带直径范围（通用）：350–600 mm（分段，可调）
• 箍带机构：50 mm不锈钢棘轮配聚酯带
• 旋转齿轮比：120:1（蜗轮蜗杆，带自锁功能）
• 泵类型：带可控降阀的手动液压手泵
• 材料：304级不锈钢底盘；镍/铬镀升降缸；镀锌升降链；铝制泵罩
• 表面处理：适用于卫生表面的振动抛光不锈钢
• 护罩：聚碳酸酯防碎护罩（Ex型号可选防静电）
• 车轮规格：160 mm尼龙心轴车轮，聚氨酯轮胎，精密轴承（前固定，后舵向）
• 支腿尺寸：内跨宽度850 mm；总宽1080 mm
• 可选项：ATEX/UKEX配置（区 1,2,21,22）；集成称重单元（精度 ±0.1 kg）；可选支腿尺寸；大桶用固定直径箍带；用于<50 L的小桶插入件
• 可提供文档：技术规格图纸、滚筒适用性文件、操作说明（PDF可用）
• 合规 / 认证：CE / UKCA；Ex型号可用ATEX/UKEX
