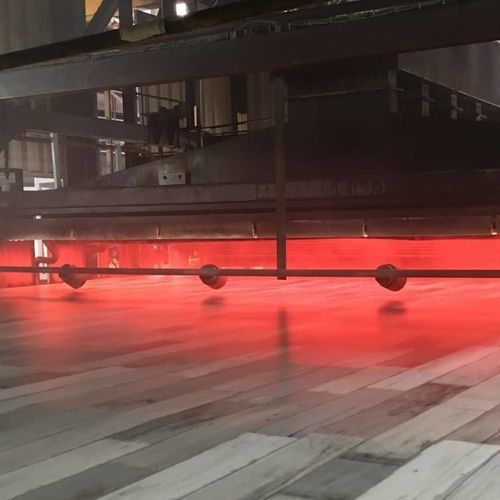

隧道炉

传送带连续烘干

概述
Sopara 为室内设计与建筑材料制造商（地板材料、石膏板、覆层、橱柜门板及装饰件）提供红外热处理工艺及整套烘箱/隧道。技术包括短波、中波及混合红外，以及适用于连续通行生产线的紧凑型电加热烘箱。目标：优化产能、降低能耗并支持工艺脱碳转型。

解决的热处理难点

• 工业化大产能与产速：地板等产品在 >20 m/min 的线速下生产公里级产量，任何产能损失均影响利润。
• 表面质量控制：木纹/石纹/皮革效果对温度控制敏感，偏差会提高报废率。
• 燃气工艺脱碳：用紧凑电加红外替代长尺燃气烘箱，同时保持工艺结果。
• 小占地实现产能提升：在产线入口加装1–2 m短波模块，可在无需大改的情况下提升10–20%产能。

Sopara 的热处理方案
Sopara 提供定制红外烘箱、短波/中波组合、高性能中波发射器以及替代燃气线的紧凑电烘箱。主要产品系列包括 RadiantLine™ 发射器、ThermalCore™ 控制系统和 ThermalWorks™ 红外烘箱 & 隧道。服务覆盖实验室试验、试生产与工业化支持以确保过程迁移。

波长与工艺创新
短波 IR 提供直接穿透（适用于半透明产品，穿透可达 >1 mm）。中波 IR 用于表面加热（微米级穿透），适合压花、校平等在不影响底层的情况下实现表面成型。Sopara 通过波长选择与混合（短/中波）来优化凝胶化、压花与表面光洁度。

应用示例（室内设计与建筑）

• PVC 地板凝胶化 — 在连续通行中加热 plastisol 芯层以在 ~6–10 s 内触发凝胶化，满足高速线速。
• PVC 压花与校平 — 表面加热生成木/石/皮纹理，同时保护下层不被软化。
• 外墙板、瓦片、车库门板的油漆干燥与固化 — 连续通行线 20–25 m/min。
• 厨房与家具涂装 — 多区加热控制以应对复杂几何形状的固化。
• 篷布、百叶与屏幕涂层 — 技术性纺织基材的均匀干燥与固化。
• 石膏板预干燥 — 在线入口短波模块用于加速预干并提高产能，无需改造整线。

主要收益与性能指标

• 在开发的 PVC 产品上，可于 >20 m/min 下在 ~6–7 s 内完成凝胶化。
• 烘箱整体效率通常为 40–60%（可比对流 15–25%）。
• 替代示例：7 m 电烘箱替代 40 m 燃气烘箱，能耗降低约 7–8 倍。
• 在入口安装 1–2 m 短波模块，可实现 10–20% 的产能提升。
• 在部分工艺中，将石英管替换为高性能中波发射器可节能 >40%。

案例 / 参考（摘要）

• PVC 地板（创新与大规模量产）：向大型制造商供货的实例，6–7 s 完成凝胶化、>20 m/min、烘箱效率 40–60%、相较热风炉产能提升 ×5。
• 工业脱碳：经 3 年研发后，7 m 电烘箱替代 40 m 燃气烘箱（示例数值：电 400–450 kW vs 燃气 2,500 kW），经优化实现 100% 凝胶化且无停线整合。
• 通过发射器更换实现能效：波纹带高性能中波发射器替换石英管，功率示例 400 → 250 kW（约 40% 节能）。

常见问题（部分）

• 红外烘箱能替代 PVC 凝胶线的燃气烘箱吗？可以 — 在实验室测试和逐步验证后，Sopara 报告了工业级替代（例如 7 m 电烘箱替代 40 m 燃气烘箱）。
• 哪种红外技术最适合 PVC 凝胶化？历史上多用中波，但短波或短/中波组合对半透明发泡 PVC 更高效。
• 能否提升现有产线的产能？可以 — 入口短波模块可在不大改产线的前提下带来 10–20% 的提升。
• 替换石英管能带来什么收益？波纹带高性能中波发射器效率达 80–90%，相比石英可在部分情况下将能耗降低 >40%。
• 提供哪些支持？审核、实验室测试、试点、工业化、操作培训与预测性维护。

技术规格

• 产品系列 / 商标：ThermalWorks™ Infrared Ovens、RadiantLine™ Emitters、ThermalCore™ Control Intelligence。
• 典型烘箱长度：示例 2.5 m（短波+中波组合原型）、7 m 电烘箱（脱碳案例）；亦有替代 40 m 燃气烘箱的引用。
• 装机功率示例：组合短波+中波 2.5 m 烘箱约 700 kW（占地约 8–9 m²）。
• 处理时间：在开发品上凝胶化约 6–7 s；其他流程 6–10 s。
• 产线速度：凝胶化示例 >20 m/min；涂装线 20–25 m/min；有报告将速度提升至 60–100 m/min。
• 能效数据：烘箱效率 40–60%（对比对流 15–25%）；波纹带高性能中波发射器效率 80–90%（对比石英）。
• 穿透特性：短波 >1 mm；中波为表面加热（数 µm），用于压花而不变形基材。
• 模块化：短波模块设计可安装于入口 1–2 m 空间以加速预干并提升产能。
• 工业方法学：审核 → 实验室测试 → 试点 → 工业化 → 培训 → 预测性维护；参考 ISO 9001。
