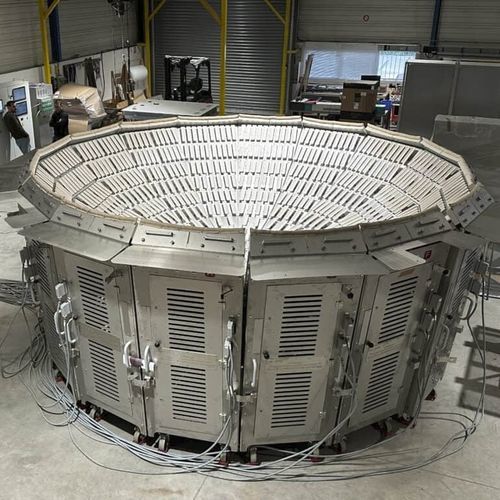

供电系统辐射取暖器

预处理热处理供暖

简介
Sopara为国防、能源和核工业提供经过认证的红外加热解决方案，适用于关键且要求苛刻的热处理应用。该等解决方案针对不能允许任何故障的环境而设计：核反应堆、潜艇舱体、国防结构。旨在实现数月的持续加热、长期可追溯性与操作人员安全。

挑战
工艺安全：规范属于全球最严格之列；绝对连续性：热连续性在某些情况下为绝对要求；人员安全：自支撑红外减少高空作业；可追溯性：在与超长工业周期相适应的时间尺度上记录循环与参数。

Sopara的方案
自支撑、非接触式红外系统，设计用于快速部署以保证持续、冗余并可记录的加热。项目方法包含AMDEC（FMEA）与热有限元模拟，以验证发射器布置并在制造前保障设计安全。

主要功能与优势

• 零接触，自支撑系统：对直径4–6 m的工件，典型安装时间小于1天。
• 冗余架构：每套系统可达800个发射器和120个独立分区，发射器逐一布线，单个发射器故障可隔离且不需停用分区。
• 控制与可追溯性：可编程循环（升温、保温、冷却），在与PLC独立的记录仪上连续记录，循环中和循环后均可查看历史。
• 多区控制：自动多区调节，每区最多3个测量点。
• AMDEC与热模拟：失效模式分析与安装前的三维热模拟以降低设计风险。
• 能效表现：与明火燃烧器相比，能耗通常降低4–5倍，视具体应用情形而定。

典型应用

• 反应堆容器及大型结构的预热与焊接送丝。
• 大型结构的立焊（高度5–6 m），并进行热膨胀补偿。
• 在持续数月的工艺周期中对4–6 m、50–120吨的重型工件进行连续加热。
• 旋转工件加热以及替代旋转部件上的燃气燃烧器。
• 管道及小直径件的热处理，与自动化焊接单元和机器人集成。

性能证明
已报告的工业实例：在客户目标为±30 °C的周期中，维持300 °C ± 10 °C；在多种几何形状下以自支撑配置部署；显著缩短安装时间并降低与高空作业相关的风险。

特性 / 技术规格

• 类型：自支撑、非接触式红外系统。
• 安装时间：直径4–6 m的工件通常<1天（视配置而定）。
• 适用工件：设计针对直径4–6 m且典型质量50–120吨的工件；可根据项目扩展至更大几何形状。
• 发射器：每套安装可达800个发射器（工业示例）。
• 分区：示例为120个独立分区；发射器逐一布线。
• 观测精度：工业实例为300 °C ± 10 °C（客户目标 ± 30 °C）。
• 控制与测量：每区最多3个测量点；独立于PLC的连续记录；可编程的升温/保温/冷却循环。
• 冗余：可从控制柜隔离单个故障发射器，并实现定制的自动切换。
• 项目安全与质量：每个项目均进行AMDEC分析；安装前进行热有限元模拟以验证设计。
• 能效：红外消耗通常相比明火燃烧器减少4–5倍（视使用情况而定）。
• 使用寿命与追溯性：历史记录设计满足长期要求（追溯性可达数十年/延长的工业周期）。
