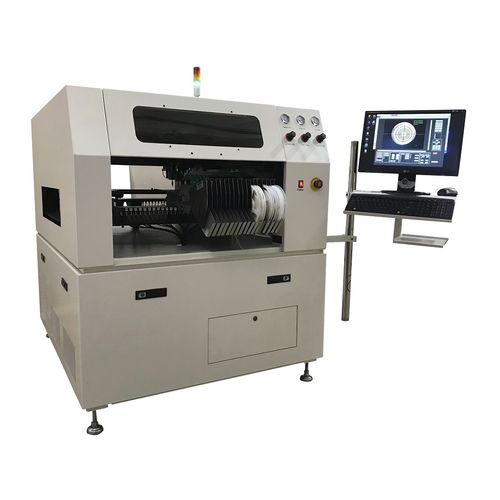

LED贴片机 QM3000

SMT自动带光学对准系统

描述。 QM3000是我们最大的自动取放机，带有全彩色视觉检测系统。该机型在SMTmax产品线中已经使用了10年以上。56个送料器的容量和18"(457mm)x12"(304mm)的工作区域以及双贴装头提供了3500PPH的速度，是准备开始内部组装的客户的理想选择。可选的内部传送带是将该设备连接到完整的SMT生产线的一个好方法。可选的分配器是满足您的原型开发需求的另一个伟大功能。铸铁框架消除了振动并允许热稳定性。由SMTmax在加州奇诺工厂制造的硬件和软件都有可能为其他独特的处理目的进行定制。 规格。 - 3500估计P.P.H（每小时零件数）。 - 18"(457mm)x12"(304mm)工作区(QM3000) - 放置0402标准(对较小的零件进行升级) - 计算机视觉自动对中系统，用于集成电路（SOP、QFP、BGA）和更好地放置小零件 - 完全可编程的数字Z轴和Theta旋转角度 - X和Y轴0.0005英寸分辨率，0.001英寸定位，0.045°旋转分辨率 - 56个送料器容量-QM3000的标准配置 - 带有靶标识别的PCB板位置校正 - 自动放置后的视觉检查 - CAD文件转换功能（以.CSV的逗号分隔）。 - Gerber文件转换功能（用于锡膏点胶选项）。 - 12个月全厂保修 - 零件和人工 - 易于使用的图形软件用于快速编程。编程可以通过俯视摄像头的 "教学模式 "或导入Gerber文件图形或.CSV文件来完成。
