电缆测试仪 ACT 15

绝缘电压高电压

概述

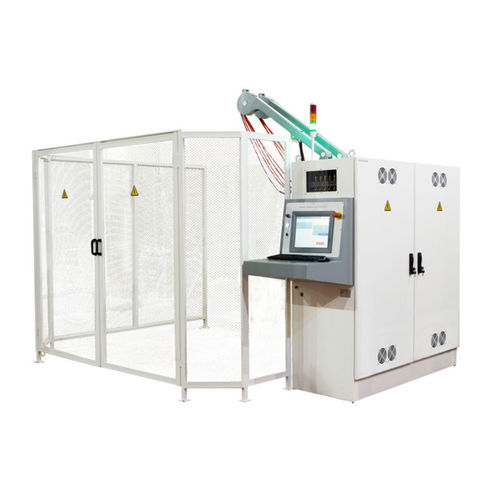

Siviko ACT 15是一款用于多导体电缆的自动化测试系统，支持非破坏性的电阻和交流高压试验。它实现导体自动切换、数据采集、安全监控和报告生成，适用于最多5芯电缆的生产和安装质量控制。

要点

• 适用范围
  • Siviko ACT 15可测量导体有源电阻至20 kΩ，交流试验电压至4 kV，最大电流至4 A。
  • 适用电缆最长可达15 km，截面积范围0.1至50 mm2。
  • 配备10根测量线，5根红色夹和5根黑色夹。
  • 最大测量时间：15 分 59 秒。
  • 支持按 EN 50525、DIN VDE 0276-603、DIN VDE 0295 / IEC 60228、BS 6004/5 等标准执行测试。

• 安全
  • 独立的硬件与软件安全链。
  • 带自动锁单元的安全围栏和紧急按钮。
  • 自动接地单元 SIVIKO AGS，以及过压/短路保护。
  • 指示灯和智能算法在误操作或电压浪涌时保护设备和操作人员。

• 易用性
  • 操作人员连接按颜色编码的测试线，选择电缆类型并输入长度；系统完成剩余操作。
  • 自动在导体间切换、采集数据、监控安全并生成测试报告。
  • 自动生成双语测试报告，支持 PDF 与 CSV 格式，本地和远程可用。
  • 测试线由平衡器自上方悬挂，减少卷盘对线缆的损伤。

• 软件
  • Siviko OS 与集成 PLC（WAGO PFC200）执行自动化测试、切换、数据记录、安全控制与报告生成。
  • 自动化故障定位流程可高精度定位短路与断线。
  • 内置用户管理与灵活设置；支持铜、铝及其他导体类型。

附加价值
Siviko ACT 15通过自动化电阻和高压测试、实施安全链并生成基于标准的合格/不合格报告，实现快速、安全且无损的电缆质量检验，且不影响生产流程。

为什么要做电气测试？
电阻测试可验证导体材料与截面积质量；耐压测试可评估绝缘质量。测试中发现的断线或绝缘缺陷能够防止短路、设备损毁或安全隐患。

挑战
手动执行交流高压测试耗时，需专用高压电源与校准仪器、手动导线切换与记录；自动化可消除这些挑战并提升安全性。

自动化功能
Siviko ACT 15集成交直流高压电源（交流至4 kV）、高精度可校准测量模块、PLC驱动切换、数据采集、安全监控与报告打印。可将标准的测试要求预置到系统中。

特性 / 技术规格

• 型号：ACT 15
• 被测对象：最多5根导线的电缆，带或不带屏蔽（可配置）
• 试验电压：1 … 4 kV（适用于供电230/400 V）— 可配置
• 电缆长度范围：0.1 … 15 km — 可配置
• 有源电阻范围：0 … 20 kΩ — 可配置
• 定位功能：短路与断线检测及定位
• 最大测量时间：15 分 59 秒
• 测量线：10根（5红、5黑）；测量线悬挂于平衡器
• 电压源输出功率：15 000 VA（可配置）
• 电压源频率：50 Hz
• 电压源输入电压：400 V（可配置）
• 电压源输入电流：0 … 2 A（可配置）
• 电压源输出电压：0 … 4000 V（可配置）
• 电压源输出电流：0 … 3.75 A（可配置）
• 输入保护：过压保护
• 输出保护：短路保护
• 电阻测量：0 … 20 kΩ，不确定度 ±0.25%（温度补偿）
• 电压测量：0 … 4 kV，不确定度 ±1.12%
• 电流测量：0 … 5 A，不确定度 ±1%
• PLC：WAGO PFC200（ARM A8）；48路数字输入（24 V）、2路12位模拟输入（RTD）、2个PQM模块；48路数字输出（24 V / 0.5 A）；RS485（Modbus-RTU）、以太网（Modbus-TCP）、OPC UA
• 工业触控一体机：15" XGA TFT LCD，前面板 IP65，5线电阻触控
• 电源与机械数据：整机重量570 kg；安全围栏重量120 kg；外形尺寸 217.5 × 61.5 × 180 cm（宽 × 深 × 高）
• 安全围栏尺寸：270 × 250 × 200 cm（宽 × 深 × 高）— 可配置
• 电源：230/400 VAC，50 Hz，22 500 VA
• 环境条件：防护等级 IP 51H；工作温度 10 … +50 °C；存储温度 0 … +70 °C；相对湿度 10 … 90%（无凝结）
• 软件：Siviko OS（Linux）；可选基于 Web 的 PC 软件；支持工业4.0
• 报告：自动生成双语测试报告（PDF/CSV），本地及远程可用
