II级避雷器 EGLA

室外用高能用于电网

概述
架空线路避雷器（LSA）通过将过量的浪涌能量引导至地，保护架空输电线路免受雷击和换相过电压的影响，从而防止击穿、设备损坏和停电。

主要功能

• 高电压能力：可用于系统电压高达800 kV，能量放电能力可达3.6 C。
• 雷电保护：外部间隙在雷击事件中跳闸，将接地故障电流从千安级限制到安级，约在10 ms内熄弧，避免断路器动作。
• 提高系统可靠性：基于Cigré研究的专有仿真软件优化LSA的布置和数量，在降低成本的同时提供稳健的防雷保护。
• 减少停电次数：LSA可消除超过绝缘子雷击冲击耐受电压（LIWL）的过电压，防止绝缘子闪络和电压骤降。
• 先进的仿真与支持：详尽的软件分析对客户特定的线路工况建模，以实现精确的LSA选型与布置。

无间隙线路避雷器（NGLA）— 直接连接架空线路
无间隙线路避雷器提供极高的安装灵活性和运行可靠性。根据塔型和绝缘子布置，可安装于绝缘子、导线或塔身结构。主要优点包括：

• 高度灵活的安装：适用于导线、塔或绝缘子安装，适配各种线路构型。
• 优越的保护：高能量吸收能力，能有效抵御雷击和换相过电压。
• 热过载安全：内置断开装置在热过载时将避雷器隔离，允许线路在更换前继续运行。
• 符合标准：按IEC 60099-4设计和测试。
• 可选监测：可选配ACM监测系统，用于无线状态评估并提供关于泄漏电流和耗散能量的详细信息。

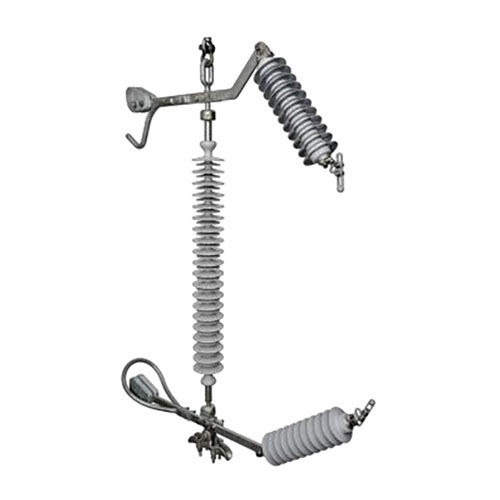

外部间隙线路避雷器（EGLA）— 由串联火花间隙隔离
EGLA装置在串联位置设置外部火花间隙，在正常条件下将避雷器的有源部件与线路电压电气隔离。遇雷时，间隙放电，限制接地故障电流并迅速熄弧。主要优点包括：

• 零泄漏电流：串联间隙在正常运行时将MOV模块与系统电压隔离。
• 材料效率：可使用额定电压较低的避雷器，减少MOV数量和材料使用。
• 无需断开器或接地引线：简化安装与维护。
• 紧凑设计：适用于多回路塔、间距较短以及带电线路作业。
• 符合标准：符合IEC 60099-8。

技术要点

• 安装：直接连接（NGLA） / 外部火花间隙（EGLA）
• 电压范围：高达800 kV
• 能量放电：高达3.6 C
• 断开装置：内置（NGLA） / 不需要（EGLA）
• 泄漏电流：正常运行时存在（NGLA） / 正常运行时无（EGLA）
• 标准：IEC 60099-4（NGLA） / IEC 60099-8（EGLA）
• 外壳：硅橡胶
• 安装选项：塔、绝缘子、导线（NGLA） / 塔、绝缘子（EGLA）
• 维护：最少

用于LSA应用的优化软件分析
Siemens Energy提供基于仿真的分析（基于Cigré研究），以确定最优且具成本效益的LSA解决方案。软件评估客户特定的线路参数，并建议安装位置与数量，以在确保足够防雷保护的同时最小化安装设备。考虑因素包括：

• 线路参数：运行电压、回路数量、地线数据、线路长度、跨距长度与垂度、导体类型与直径、间隙。
• 塔型数据：塔的冲击阻抗、基础电阻、塔几何形状和相位位置。
• 绝缘子数据：击穿距离、连接长度、额定雷击冲击耐受电压。
• 雷电活动：雷暴发生率（每年每平方公里击中次数）、网络拓扑与海拔剖面。
• 客户优先事项：减少短时中断、预防相间及多系统短路、在适用时消除地线。

为何选择Siemens Energy架空线路避雷器？

• 成熟技术：数十年的现场经验，确保在各种环境中的可靠性能。
• 定制保护策略：基于仿真的设计可针对特定系统需求优化保护。
• 高电压支持：产品能够支持最高800 kV的系统电压并具有高能量放电能力。

技术参数 / 规格

• 系统电压能力：高达800 kV。
• 能量放电能力：高达3,6 C。
• NGLA安装：直接连接（塔、绝缘子、导线）。
• EGLA安装：外部火花间隙（塔、绝缘子）。
• 断开装置：NGLA内置；EGLA不需要。
• 泄漏电流：NGLA在正常运行时存在；EGLA在正常运行时隔离。
• 外壳材料：硅橡胶。
• 标准：NGLA — IEC 60099-4；EGLA — IEC 60099-8。
• 维护：NGLA和EGLA均为最小化维护。
