雷涌计数器 3EX5 0 series

浪涌电流模拟无线

概述
Siemens Energy 的避雷器监测装置为配电网中使用的避雷器提供有针对性的状态评估。产品涵盖从简单的脉冲计数器到 Arrester Condition Monitor (ACM) 及 Sensarresters™，并提供远程访问与数据分析以支持预测性维护。

为何监测避雷器？

• 及早检测状态变化
• 防止意外停电
• 优化维护计划
• 提升资产管理与网络可靠性

产品系列与设备
Siemens Energy 的监测设备可满足多种监测需求：

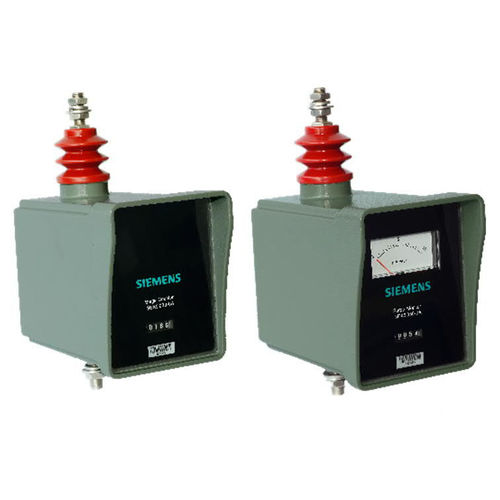

• 脉冲计数器 — 3EX5 030：集成于避雷器接地连接，用以记录放电响应。3EX5 050：带漏电流测量功能的脉冲计数器。3EX5 030-1 与 3EX5 050-1 可选配被动辅助触点用于远程计数。
• 远程监测计数器 — 3EX5 060（传感器）：夹装于避雷器接地导线；计数放电响应并连续测量漏电流。3EX5 062（显示器）：可在最多 200 m 的距离远程显示放电计数与漏电流，并提供本地接入以连接示波器进行测量。
• Arrester Condition Monitors (ACM) — 基本型（3EX5 080-0）：测量总漏电流与放电脉冲，进行含网络补偿的三次谐波分析，应用温度修正，并通过红黄绿指示灯显示状态。高级型（3EX5 080-1）：附加无线 USB 模块，用于与 PC 直接通信、详细数据可视化、参数配置与软件更新。
• Sensarresters™ — 智能互联监测：提供 Web 和移动端的实时远程访问、与数据分析平台的集成以实现预测性维护，以及用于远程诊断的无线通信。

主要特性与收益

• 全面监测：从脉冲计数到高级状态分析及能量吸收记录
• 长期趋势分析：ACM 设备记录日常漏电流以支持多年趋势评估
• 无线与远程访问：减少现场巡检频率，简化数据获取
• 便于集成：设计用于安装在现有避雷器上，无需改动避雷器本体
• 安全支持：早期故障指示有助于防止严重故障

附注
应根据电网电压等级和运行条件选择设备；在每个应用中确认特定设备与避雷器的兼容性。基本型 ACM 可通过无线模块升级为高级型，而无需更改避雷器。

技术规格

• 3EX5 030：脉冲计数器，集成于避雷器接地，记录放电事件。
• 3EX5 050：带漏电流测量的脉冲计数器；3EX5 030-1 与 3EX5 050-1 可选配被动辅助触点用于远程计数。
• 3EX5 060（传感器）：夹装于避雷器接地导线；连续测量漏电流并计数放电脉冲。
• 3EX5 062（显示器）：远程显示传感器数据（放电计数与漏电流）最多 200 m；提供本地接口以连接示波器进行测量。
• 3EX5 080-0（ACM 基本型）：测量总漏电流与放电脉冲；含网络补偿的三次谐波分析；温度校正；红黄绿 LED 状态指示。
• 3EX5 080-1（ACM 高级型）：追加无线 USB 模块以实现与 PC 的直接通信、详细数据可视化、参数配置与软件更新（兼容 ACM Service Tool）。
• Sensarresters™ 功能：通过 Web/移动端实时远程状态、与数据分析集成以实现预测性维护、用于远程诊断的无线通信。
• 日志与趋势能力：按日记录漏电流以支持长期趋势分析与状态评估。
• 兼容性：设计用于与现有避雷器集成；请根据具体应用确认设备与避雷器的兼容性。
