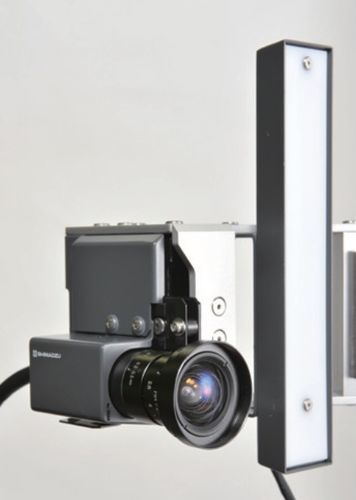

视频引伸计 TRViewX

横向轴向拉伸试验

概述
TRViewX是一款非接触式数字视频拉伸计，提供高精度的伸长测量并能测量宽度变化。它适用于多种材料测试，尤其是薄膜、箔片和其他薄或窄试样，并可在温控箱内进行大气控制测试时无接触地测量试样位移。TRViewX 的伸长测量精度符合 ISO 9513 等级0.5 和 JIS B 7741 等级0.5，宽度测量精度符合 ISO 9513 等级1 和 JIS B 7741 等级1。符合 ISO 527、JIS K7161 和 ASTM D638 等塑料拉伸试验标准，支持 75 mm 计量长度（A1型）试样。

特性

• 高精度伸长测量（ISO 9513 等级0.5 / JIS B 7741 等级0.5）
• 宽度变化测量功能（ISO 9513 等级1 / JIS B 7741 等级1）
• 适用于薄膜、箔片及窄小试样的非接触光学/视频测量
• 提供单摄像头和双摄像头型号
• 高强度 LED 照明

软件集成
与 Trapezium X 测试软件完全集成，实现同步数据采集、图像捕获并将图像嵌入报告。

应用（选定文档）
Documents | Creation Date
Value Determination with Video Type Non-Contact Extensometer (ISO 10113:2020) | 2024-03-06
MMB Test of CFRP in Conformance with ASTM D6671 - Material Testing System | 2017-10-04
Shear Test of Composite Material (V-Notched Rail Shear) - Material Testing System | 2017-06-27

视频（示例）

• TRViewX Non-Contact Digital Video Extensometer - Example of Plastic Measurements
• TRViewX Non-Contact Digital Video Extensometer - Example of Open Hole CFRP Plate Measurements

技术规格

• 测量原理：非接触数字视频拉伸计
• 伸长精度：ISO 9513 等级0.5 / JIS B 7741 等级0.5
• 宽度测量精度：ISO 9513 等级1 / JIS B 7741 等级1
• 适用标准：ISO 527、JIS K7161、ASTM D638（支持 A1 型、75 mm 计量长度试样）
• 适用试样类型：薄膜、箔片、薄或窄材料，以及用于大气控制测试的试样
• 型号选项：单摄像头和双摄像头配置
• 照明：高强度 LED 照明
• 软件：与 Trapezium X 集成以支持图像捕获与报告
