压缩试验机 AGS-V series

抗弯强度拉伸试验疲劳力

概述

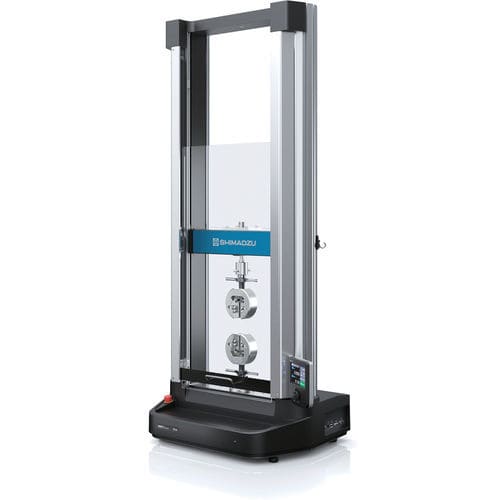

Shimadzu Corporation 的 AUTOGRAPH AGS-V Series 为台式万能试验机，适用于拉伸、压缩、弯曲及循环试验。其试验力范围为 1 N 至 10 kN，可配置测试方法，适用于实验室与生产现场。

主要特点

• 高返回速度与宽速度范围：加速试验周期，提高在多种条件下的产能。
• 高级数据处理：高达 5 kHz 的高速数据采集，便于导出并集成到外部数据库或 USB 存储。
• 符合人体工程学的操作：Automatic Jig Distance 简化夹具定位，配备手持操作器以实现独立控制。

应用与试验模式

• 常见试验：拉伸、压缩、弯曲和循环试验。
• 通过 TrapeziumX-V 软件或手持控制器可自定义试验方法并实现独立运行。
• 支持光学式及应变片式测长仪，并可选装专用夹具以适配特定试样。

控制器与界面
AGS-V 配有高可视性的彩色 LCD 屏及显示上下文控制的手持操作器。界面支持独立执行试验、将结果保存至 USB，并提供远程访问以便与实验室系统集成。

安全与操作人员设计
标配聚碳酸酯防护罩并带有互锁（interlock），打开时阻止设备运动。智能横梁（Intelligent Crosshead）可识别位置、发出碰撞警告并在夹具限制处自动停止。还具备过载检测、接触检测与急停功能。

自动化与高级功能
开机自动力校准、试样保护功能可在夹紧时消除初始载荷、Multi-Table 用于工具/试样就位，且可选防散射（安全）罩并带互锁。自诊断功能与可配置操作音有助于维护与运行时间管理。

采样与性能
高速数据采集最高达 5 kHz（0.2 ms）以记录快速事件。横梁定位分辨率适合精密测试；不同型号提供多种试验空间高度与宽度以适配各类夹具。

视频（标题）

• Autograph AGS-V Series
• The Procedure for Material Testing Using AGS-V
• Creation of Test Conditions by the Operation Controller
• Elimination of Initial Load by Specimen Protection
• Intelligent Crosshead
• Multi-table
• Safety Cover

技术规格

• 力范围：1 N – 10 kN。
• 速度范围：0.0005 – 1500 mm/min；返回速度可达 1650 mm/min。
• 数据采样率：最高 5 kHz（0.2 ms）。
• 力的保证精度范围：1/1000（视型号而定）。
• 支持测长仪：支持光学式测长仪；可选信号/接口卡以扩展功能。
• 控制器：彩色 LCD 面板；手持操作器；支持独立操作与 USB 导出。
• 安全功能：聚碳酸酯防护罩（带互锁）、过载检测、接触检测、急停、横梁自动停止。
• 附件与选件：气动平口夹具、夹片夹具、螺钉式平口夹具、滚轮夹具、压缩试验板、T 槽面板、试验夹具、可选安全罩。
