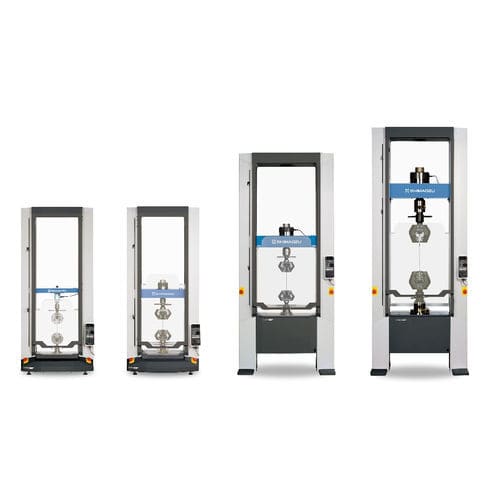

压缩试验机 AGS-X2 series

拉伸试验机动电脑控制

概述
岛津（Shimadzu）AUTOGRAPH AGS-X2 系列为各种拉伸和压缩试验提供实用的测试解决方案。结合先进的控制、直观的操作与安全功能，采用紧凑的工业设计，适用于质量控制与研发环境。

软件
标配 TRAPEZIUM X-V 数据处理软件，提供全面的试验控制与分析功能。可选入门级软件 TRAPEZIUM LITE X，用于简化质量控制流程。

成本效益
AGS-X2 提供实用且具成本效益的试验能力。基于测量的力和应变数据进行实时自动调节（AUTOTUNING），简化应力与应变控制。AUTOTUNING 功能支持符合 ISO 6892 的应变控制。

应用示例（表）
铁与钢 — 除传统应力控制外，基于应变控制的拉伸试验需求逐步增加。适用标准：ISO 6892、JIS Z2241。
塑料与树脂 — 能在标准要求的极小应变域内测量弹性模量。适用标准：ISO 527、ISO 178、JIS K7171。
陶瓷 — 许多样品对微小位移敏感，需要从试验开始就进行精确控制。

高精度载荷传感器与测量
系统提供 1/500 至 1/1 的宽载荷传感器保证精度范围，大多数试验无需更换传感器或夹具即可完成。1 ms 的高速采样可避免强度变化的漏检，提升应力-应变（S–S）曲线的准确性。

安全性提升

• 安全功能：在试样装夹或回位时，若力的变化超过设定值则停止试验机。
• 一触式行程限位器：通过开关简便设定行程限制。
• 防护罩：滑动式防飞溅罩；开启时联锁将禁用试验功能。
• 双急停开关：20 kN–300 kN 框架在两侧均配置急停开关。

智能工作空间 — 新功能与增强功能
新功能与增强功能支持更简便、更高效的试验。主要特点包括：

• 防护罩：垂直滑动安全罩并带联锁；单手即可开启。
• 一触式行程限位器：捏合滑动操作，能可靠锁定横梁行程限制。
• 载荷传感器：高精度型精度为显示值的±0.5%；额定值存于校准电缆中，连接时自动识别。
• 横梁：测试速度最高 2,000 mm/min，回程最高 2,200 mm/min（20 kN 框架），以缩短重复试验时间。
• 拉伸/压缩通用接头（20–300 kN 框架）：单一接头便于夹具更换；安全的拆装设计。
• 主操作面板：可创建并存储试验条件以在无 PC 情况下运行；带自动引伸计控制的拨轮；面板角度可调；显示语言可选（英语/中文）。
• 急停开关：切断伺服放大器电源，在紧急情况下即时停止横梁运动。

下载与文档
产品宣传册、附件资料（夹具、压缩板、治具）以及织物与拉伸试验的应用说明可在产品页面以 PDF 格式下载。

技术规格

• 产品系列：AUTOGRAPH AGS-X2 Series
• 标配软件：TRAPEZIUM X-V；可选 TRAPEZIUM LITE X（入门级）
• 载荷传感器精度范围：1/500 至 1/1
• 高精度载荷传感器精度：显示值的 ±0.5%（高精度型）
• 采样速度：1 ms
• 横梁速度（20 kN 框架）：测试 2,000 mm/min，回程 2,200 mm/min
• 安全功能：一触式行程限位器、带联锁的防护罩、双急停开关（20–300 kN）
• 拉伸/压缩通用接头（20–300 kN）
• 主操作面板：可编程试验条件、拨轮控制、可移动面板、可选显示语言（英语/中文）
• 引用标准：ISO 6892、ISO 527、ISO 178、JIS Z2241、JIS K7171
