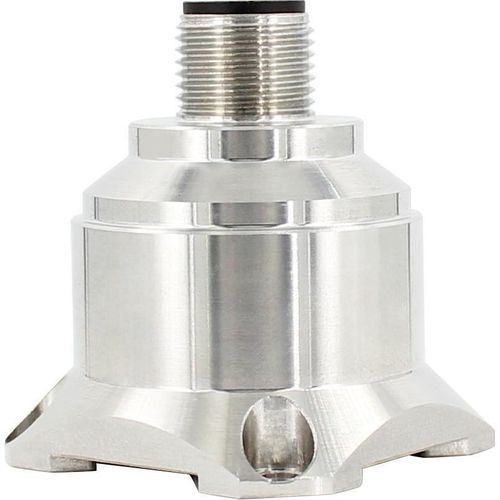

MEMS振动传感器 GKG3

电容用于监控机器用于机器检修

产品介绍
GKG3三轴加速度计系列为RUICOM Technology自主开发的多轴MEMS加速度计家族，适用于振动检测与冲击试验。该系列支持可选的数字接口输出（RS232、RS485或TTL）及可配置地址码，支持多传感器远距离串联组网，实现多点同步测量与集中化数据分析。内置FFT处理单元可直接输出振动频率、速度和振幅，便于快速数据分析。用户可根据被测对象的实际频率动态调整采样频率，以提高频率测量精度。GKG392为单晶硅电容式传感技术，核心部件包括微加工硅传感芯片、用于信号调理的低功耗ASIC、用于存储温度补偿数据的微处理器及集成温度传感器。产品具有低功耗、出厂校准、适用于工业环境的机械结构、固态上电复位、过压保护以及长期量程因子漂移小于0.1%。

主要特性

• 可选数字输出：RS232 / RS485 / TTL
• 振动测量：10–2000 Hz；量程视型号可达 ±40 g
• 抗冲击能力：100 g @ 11 ms，三轴（半正弦）
• 内置FFT处理：直接输出频率、速度和振幅
• 可配置地址码，支持多传感器串联组网与多点同步测量
• 串口输出自动速率：5、10、25、50、100、200、500、1000 Hz
• 防护等级IP67；本体为航空铝材，磁座为不锈钢

性能参数（表格行）

• 型号：GKG3
• 参数：测量量程 — ±2 g；±4 g；±8 g；±10 g；±20 g；±40 g
• 偏置校准（mg） — 全量程 <1 mg
• 测量轴 — X、Y、Z（三轴）
• 上电/重复性（mg，最大） — 全量程 <2 mg
• 偏置温度系数（mg/°C，典型） — 0.15（低量程） / 0.75（高量程）
• 分辨率/阈值（@1Hz，mg，最大） — <1 mg
• 非线性 (% FS，最大） — <1% FS
• 带宽（3 dB） — 500 Hz
• 交叉轴灵敏度 (%) — 1%（部分量程） / 2%（高量程）
• 横向振动灵敏度比 (%) — 1%–5%，视量程而定
• 噪声密度（μg/√Hz） — 低量程 21；高量程 86.6
• 谐振频率（kHz） — 低量程 2.4 kHz；高量程 5.5 kHz
• 输出接口 — RS232 / TTL / RS485
• 通信协议 — 串口通信协议及 MODBUS RTU
• 输入电压 (VDD_VSS) — 9–36 VDC
• 工作电流 — <60 mA @ 12 VDC
• 防护等级 — IP67
• 材质 — 产品：航空铝；磁座：不锈钢
• 重量 — 产品净重 ≤ 116 g；磁座 ≤ 50 g
• 尺寸 — 产品：L36 × W32 × H24 mm；磁座：L36 × W32 × H8.1 mm
• 注意：请勿在超出规定量程的情况下长时间使用。
