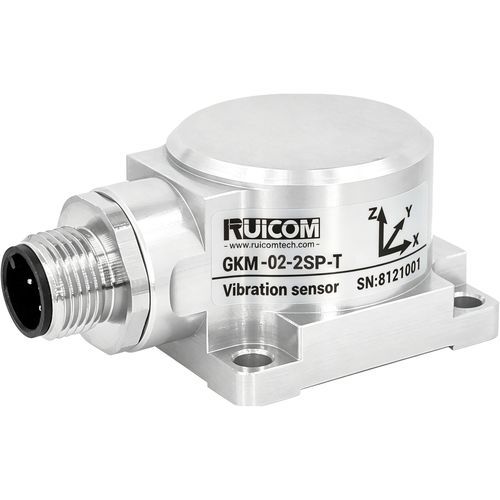

MEMS振动传感器 GKM392

电容用于测振仪坚固

产品简介
GKM392是RUICOM Technology开发的三轴MEMS数字振动（加速度）传感器，适用于振动测试和冲击测试。产品支持可选数字输出（RS232 / RS485 / TTL），并可通过地址码设置实现多传感器长距离串联，便于多点同步测量和集中数据采集。核心组件包括单晶硅电容式传感芯片、低功耗ASIC信号调理电路、用于存储补偿数据的微处理器以及集成温度传感器。产品出厂经精密校准，具有标定系数长期稳定性。

主要特性

• 可选数字信号输出：RS232 / RS485 / TTL
• 三轴振动测量：10–2000 Hz；测量范围可选 ±2 g 至 ±40 g
• 耐冲击：100 g @ 11 ms（半正弦）
• 地址可编的串联方式，支持多点同步采集
• 支持串口通信协议与MODBUS RTU协议
• 宽电源输入：9–36 VDC；工作电流 <60 mA @ 12 VDC
• 防护等级 IP67；产品本体航空用铝；磁性底座不锈钢

性能参数（摘要）

• 型号：GKM392
• 测量范围：±2 g；±4 g；±8 g；±10 g；±20 g；±40 g
• 测量轴：X、Y、Z（三轴）
• 偏置校准：<1 mg（所有范围）
• 上电/断电重复性：<2 mg（最大）
• 偏置温度系数：0.01 %/°C（典型）
• 分辨率/门限（@1 Hz）：<1 mg（最大）
• 非线性：<1 % FS（最大）
• 带宽（3 dB）：500 Hz
• 轴间灵敏度：低量程约1%，高量程约2%
• 横向振动灵敏度比：1%–5%，视量程而定
• 噪声密度：低量程 21 μg/√Hz；高量程 86.6 μg/√Hz
• 谐振频率：低量程 2.4 kHz；高量程 5.5 kHz
• 输出速率（68协议）：5、10、25、50、100、200、500、1000 Hz
• 输出速率（MODBUS）：10、25、50 Hz
• 输出接口：RS232 / TTL / RS485
• 通信协议：串行通信协议；MODBUS RTU
• 供电（VDD_VSS）：9–36 VDC
• 工作电流：<60 mA @ 12 VDC
• 防护等级：IP67
• 材质：本体 航空铝；磁性底座 不锈钢
• 重量：本体 ≤ 116 g；磁性底座 ≤ 50 g
• 尺寸：本体 L36 × W32 × H24 mm；磁性底座 L36 × W32 × H8.1 mm
• 注意：请勿在超出规定量程的情况下连续使用。
