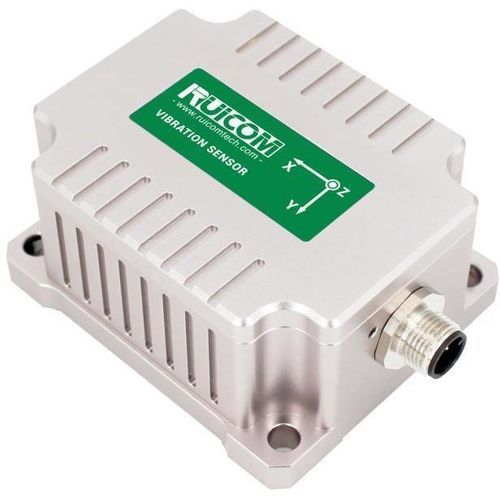

MEMS振动传感器 GKP3

用于监控机器用于测振仪高精度

产品概述
GKP3为自主研发的低频振动监测三轴传感器，具有高精度与低噪声的特性。每台设备在全温度范围内完成校准与补偿，并在出厂前经过约336小时的长期稳定性测试，以确保在多种工况和连续测试周期下的稳定性能。传感器支持0Hz静态振动测量或0.1–100Hz频带内的测量，并集成了包括MODBUS在内的行业标准协议。配套电脑分析软件可实现测量数据的实时显示、记录及后续处理。输出接口包括RS485、RS232和TTL。

主要特性

• 三轴MEMS振动传感器
• 分辨率：1 µg
• 测量范围：±2 g
• 防护等级：IP67
• 输出选项：RS485、RS232、TTL
• 支持MODBUS / 串行通信

性能参数
测量范围：±2 g
偏置校准：<1 mg
测量轴：X、Y、Z
上电/断电重复性：<2 mg (Max)
偏置温度系数：0.15 mg/℃ (典型)
分辨率：1 µg
非线性：<1 % FS (Max)
带宽 (3dB)：0.1 ~ 100 Hz
交叉轴灵敏度：1 %
横向振动灵敏度比：1 %
噪声密度：21 μg/√Hz
谐振频率：2.4 kHz
加速度上电稳态时间：1 s
输出速率：5Hz / 10Hz / 25Hz / 35Hz / 50Hz / 100Hz / 200Hz / 500Hz
输出接口：RS232 / TTL / RS485
通信协议：串行通信协议与MODBUS RTU协议
输入 (VDD_VSS)：9 ~ 36 VDC
工作电流：<16 mA @ 12 VDC
接线信息：2米PVC黑色航空插头屏蔽线，重量 ≤130 g
连接器：航空接头 M12*1.0 公头 5芯
产品重量：≤450 g（不含线缆）

安装与应用
传感器采用无接触安装设计，便于系统集成；通过螺钉固定在被测物体表面，可自动获得被测物体的水平角。产品对外部电磁干扰和冲击振动具有优良的抗性，适用于卫星通信系统、车辆搬运平台、特种指挥车、雷达天线车等低频振动监测场景。

规格 / 技术规格

• 型号：GKP3
• 测量范围：±2 g
• 分辨率：1 µg
• 噪声密度：21 μg/√Hz
• 带宽 (3dB)：0.1 ~ 100 Hz
• 谐振频率：2.4 kHz
• 输出接口：RS485、RS232、TTL
• 通信协议：串行 / MODBUS RTU
• 输入电压：9 ~ 36 VDC
• 工作电流：<16 mA @ 12 VDC
• 连接器：M12*1.0 公头 5芯
• 接线：2 m PVC 屏蔽电缆
• 防护等级：IP67
• 重量：≤450 g（不含线缆）
