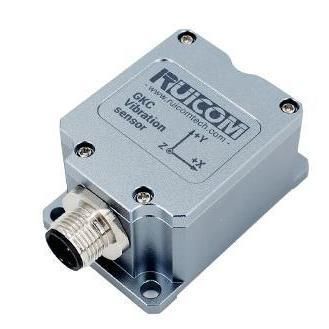

MEMS振动传感器 GKC378

用于监控机器用于预防性维护用于测振仪

产品介绍
GKC378 是一款基于单晶硅 MEMS 电容感测技术的三轴振动传感器，输出为直流耦合 4–20 mA 电流信号。产品采用低噪声微机械电容敏感元件并集成信号调理与补偿电路，有效抑制温度漂移与工艺偏差对输出的影响，保证良好线性与长期稳定性。器件具备低功耗设计、EMC/RFI 屏蔽和内置自检功能，便于现场验证。典型应用包括工业设备振动监测、结构健康评估与运动控制。

主要特性

• 三轴 MEMS 振动传感器（X、Y、Z 轴）
• 直流耦合 4–20 mA 电流输出，适配工业回路
• 可配置测量范围：±2 g、±4 g、±8 g、±16 g（出厂设定）
• 频率响应适用于静态及低频动态测量（0–200 Hz）
• 内置自检功能，支持现场校验
• IP67 防护等级及集成 EMC/RFI 屏蔽

性能参数

• 型号：GKC378
• 测量范围：±2 g ～ ±16 g（可配置）
• 测量轴：X、Y、Z（3 轴）
• 分辨率：< 1 mg
• 零点输出：12 mA（电流）
• 满量程输出：4–20 mA（电流）
• 线性度：1%
• 开/关机重复性：< 2 mg
• 响应频率：0–200 Hz（内置低通滤波器）
• 带宽：200 Hz @ 3 dB
• 冲击：> 100 g @ 11 ms（半正弦波）
• 冲击恢复时间：< 1 ms
• 工作温度：-40 ～ +85 °C
• 存储温度：-40 ～ +85 °C
• 供电电压：9–36 V DC
• 最大功耗：35–38 mA @ 12 V DC
• 噪声密度：< 25 µg/√Hz (@ ±2 g)；< 60 µg/√Hz (@ ±16 g)
• 最大校准不确定度：< 1 mg
• 电气防护：EMC 与 RFI 屏蔽
• 可靠性：MIL-HDBK-217 级别 2
• 自检：±1 g @ 10 Hz
• 防护等级：IP67
• 产品尺寸：L55 × W37 × H29 mm
• 产品重量：≤ 120 g（不含电缆）

技术规格

• 输出信号：直流耦合 4–20 mA
• 测量范围：±2 g、±4 g、±8 g、±16 g（可配置）
• 轴向：三轴（X、Y、Z）
• 分辨率：< 1 mg
• 频率响应 / 带宽：0–200 Hz（200 Hz @ 3 dB）
• 线性度：1%
• 供电电压：9–36 V DC
• 功耗：35–38 mA @ 12 V DC（最大）
• 噪声密度：< 25 µg/√Hz (@ ±2 g)，< 60 µg/√Hz (@ ±16 g)
• 自检：内置（±1 g @ 10 Hz）
• 防护等级：IP67
• 电气防护：EMC 与 RFI 屏蔽
• 尺寸：L55 × W37 × H29 mm
• 重量：≤ 120 g（不含电缆）
