数据连接器

线对板圆形快插式

产品概述

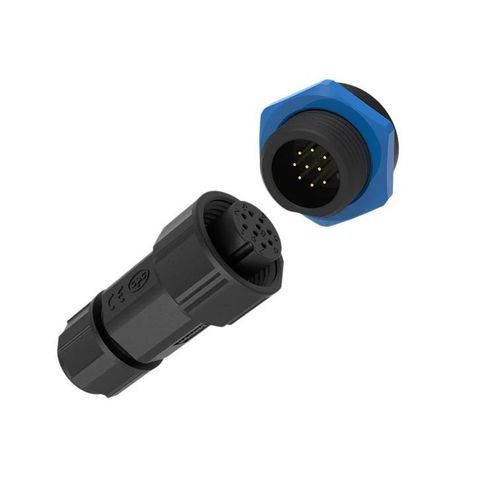

M19系列5A 9针推锁式防水信号连接器，适用于传感器网络、编码器及控制系统的可靠信号与数据传输。

主要特性

• 9针高密度 – 9个信号针脚，5A/60V，接触端径Φ1.0mm，在紧凑外形中实现高密度连接。
• 推锁式连接 – 无需工具的快速连接/断开，便于现场安装与维护。
• IP67防水 – 完全防尘并能耐受短时浸水；部分型号可选IP68或IP69K。
• 宽工作温度 – 标配工作温度 -40°C 至 +105°C（部分系列可达+125°C），适应极端环境。
• 全球认证 – 通过 ISO9001、CE、UL 与 RoHS 认证。

产品优势
可靠的防水防尘保护：IP67型号可耐受最长1米深、30分钟的短时浸水；可选IP68/IP69K以满足更高防护要求。
耐用且安全的材料：阻燃外壳（UL94 V-0），具备良好抗冲击性能，适合工业应用。
长寿命设计：匹配寿命500次以上，适合频繁插拔的使用场景。

规格表
产品详情 | 规格1 | 规格2 | 规格3 | 规格4 | 规格5 | 规格6
针数 | 2针 | 3针 | 4针 | 5针 | 3+5针 | 9针
针径 x 数量 | 2.4mm | 2.4mm | 2.0mm | 2.0+0.8mm | 2.0+0.8mm | 1.0mm
额定电流 | 20A | 20A | 15A | 15A+5A | 15A+5A | 5A
额定电压 | 300V | 300V | 300V | 300V+60V | 300V+60V | 60V
耐压 | 1500V | 1500V | 1000V | 1000V | 1000V | 500V
线缆规格 | 1.5mm²~2.5mm²（16~12 AWG） | 1.5mm²~2.5mm²（16~12 AWG） | 1.5mm²~2.5mm²（16~12 AWG） | 0.5mm²~1.5mm²（20~16 AWG） | 0.5mm²~1.5mm²（20~16 AWG） | 0.3mm²~0.5mm²（24+20 AWG）
适应外径范围 | φ4.5 - φ11mm | φ4.5 - φ11mm | φ4.5 - φ11mm | φ4.5 - φ11mm | φ4.5 - φ11mm | φ4.5 - φ11mm
防护等级 | IP67 | IP67 | IP67 | IP67 | IP67 | IP67
连接方式 | 推锁式 | 推锁式 | 推锁式 | 推锁式 | 推锁式 | 推锁式
阻燃等级 | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0
工作温度 | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C
认证 | ISO9001, CE, UL, RoHS | ISO9001, CE, UL, RoHS | ISO9001, CE, UL, RoHS | ISO9001, CE, UL, RoHS | ISO9001, CE, UL, RoHS | ISO9001, CE, UL, RoHS

技术规格

• 型号/系列：M19 系列
• 针数：9 针
• 接触端尺寸/直径：Φ1.0mm
• 额定电流：5A
• 额定电压：60V
• 耐压：500V
• 线缆规格：0.3mm² ~ 0.5mm²（24~20 AWG）
• 适应外径：φ4.5 - φ11 mm
• 防护等级：IP67（防水、防尘）
• 连接方式：推锁式（无需工具）
• 阻燃等级：UL94-V0
• 工作温度：-40°C 至 105°C
• 认证：ISO9001, CE, UL, RoHS
