供电连接器

线对线连接快插式M25

产品概述

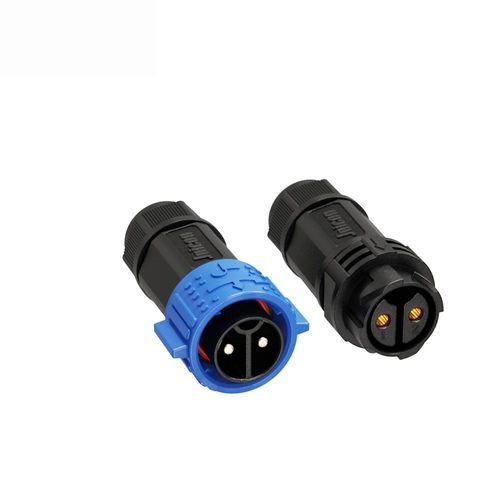

M25现场可安装防水连接器，2针配置，额定50A/500V。推锁式（Push‑Lock）IP67密封接口，适用于光伏与储能系统的现场布线和定制线束组装。

主要特性

• 50A 大电流传输 – Φ3.5mm 铜合金触点，2针型号支持50A、500V，适用于高电流光伏与储能回路。
• 推锁式连接 – 无需工具的快速连接/断开，具自锁设计，适合振动环境下的稳固连接。
• IP67 防水防尘 – 全密封外壳抗水、抗尘、耐油，适合户外及工厂地面安装。
• 宽线缆适配 – 支持1.0mm²–6mm²（18–9 AWG）导线，最大外径 MAX φ16mm。
• 耐用材料与温度范围 – UL94 V‑0 阻燃工程塑料外壳，工作温度范围 -40°C 至 105°C，确保持久可靠。
• 认证 – ISO9001、CE、UL、RoHS、TUV。

产品规格
产品明细 | 规格1 | 规格2 | 规格3 | 规格4
针数 | 2 Pin | 3 Pin | 4 Pin | 5 Pin
针径 X 数量 | φ3.5mm | φ3.5mm | φ3.5mm | 2.7mm
额定电流 | 50A | 50A | 50A | 30A
额定电压 | 500V | 500V | 500V | 300V
耐受电压 | 2500V | 2500V | 2500V | 1500V
线缆规格 | 1.0mm²~6mm²(18~9AWG) | 1.0mm²~6mm²(18~9AWG) | 1.0mm²~6mm²(18~9AWG) | 1.0mm²~6mm²(18~9AWG)
直径范围 | MAX φ16mm | MAX φ16mm | MAX φ16mm | MAX φ16mm
防护等级 | IP67 | IP67 | IP67 | IP67
连接方式 | Push Locking | Push Locking | Push Locking | Push Locking
阻燃等级 | UL94‑V0 | UL94‑V0 | UL94‑V0 | UL94‑V0
工作温度 | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃
认证 | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS

特性 / 技术参数

• 系列：M25
• 针脚配置（本产品）：2针
• 触点直径：φ3.5mm
• 额定电流：50A（2针）
• 额定电压：500V（2针）
• 耐受电压：2500V
• 线缆截面积：1.0mm²–6mm²（18–9 AWG）
• 最大线缆外径：MAX φ16mm
• 防护等级：IP67（防水防尘）
• 连接方式：Push Locking（无需工具、自锁）
• 阻燃等级：UL94‑V0
• 工作温度范围：-40℃ – 105℃
• 外壳：高性能工程塑料，UL94 V‑0 阻燃
• 触点：铜合金触点
• 认证：ISO9001, CE, UL, RoHS, TUV
