供电连接器

线对线连接圆形快插式

产品概述

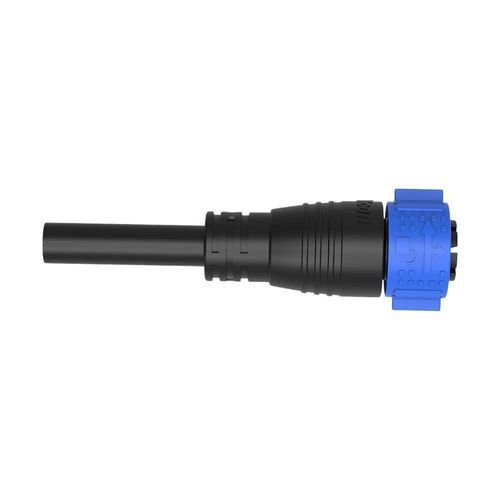

M25 系列预成型 2 针防水推锁连接器，带电缆，专为太阳能光伏、储能系统及工业现场的可靠室外电源连接设计。IP67 防护与密封结构适用于恶劣环境。

主要特性

• 50A 大电流承载 – Φ3.5mm 铜合金触点，视针数可支持最高 50A 额定电流；2/3/4 针型号额定电压可达 500V。
• 推锁式连接机构 – 无需工具的快速连接/断开，采用自锁设计，适合高振动环境的可靠接合。
• IP67 防水防尘 – 完全密封外壳可防水、防尘及油污，适用于户外和工厂场合。
• 宽范围电缆兼容 – 支持 1.0mm²–6mm²（18–9 AWG）导线，最大外径 MAX Φ16mm。
• 阻燃外壳与宽工作温度 – 外壳符合 UL94 V-0，工作温度范围 -40°C 至 105°C，确保持久可靠。
• 国际认证 – ISO9001、CE、UL、RoHS、TUV（视型号适用）。

产品规格

• 可用针数配置与规格：
• 2 针 — 触点直径: Φ3.5mm；电流: 50A；电压: 500V；耐压: 2500V
• 3 针 — 触点直径: Φ3.5mm；电流: 50A；电压: 500V；耐压: 2500V
• 4 针 — 触点直径: Φ3.5mm；电流: 50A；电压: 500V；耐压: 2500V
• 5 针 — 触点直径: 2.7mm；电流: 30A；电压: 300V；耐压: 1500V

应用与优势
适用于太阳能光伏阵列、储能系统、工业自动化与户外 LED 照明等场景，满足对 IP67 保护、可靠推锁连接与高电流能力的需求。系列提供 IP67/IP68，IP69K 可按需定制。具有较高的插拔耐久性（典型 500+ 次），并兼容标准电缆规格，便于安装与维护。

技术规格

• 系列：M25 系列
• 针数（本产品）：2 针
• 触点直径：Φ3.5mm
• 额定电流（2 针）：50A
• 额定电压：500V
• 耐压：2500V
• 支持电缆规格：1.0mm² ~ 6mm²（18 ~ 9 AWG）
• 最大电缆外径：MAX Φ16mm
• 防护等级：IP67（系列可选 IP68 / 可选 IP69K）
• 连接方式：Push Locking（自锁）
• 外壳阻燃等级：UL94 V-0
• 工作温度范围：-40°C 至 105°C
• 耐久性：500+ 次插拔（系列典型值）
• 认证：ISO9001、CE、UL、RoHS、TUV（视型号适用）
