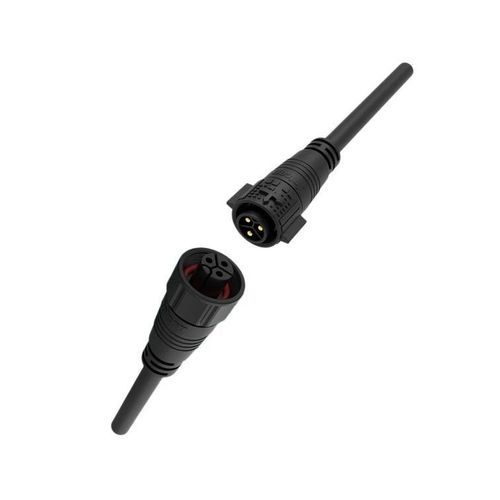

供电连接器 圆形快插式M19
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 供电
- 形状
- 圆形
- 连接类型
- 快插式
- 尺寸
- M19
- 用电规格
- 电流, 电压, 3 针, 3+5 针, 4 针, 5 针, 9 针, 双机轴
- 应用领域
- 工业用途, 自动化应用
- 防护等级
- IP67, IP68, IP69K
- 规范
- RoHS指令, cULus
- 其他特性
- 密封
- 主电流
5 A, 15 A, 20 A
- 电压
60 V, 300 V
- 温度
最少: -40 °C
(-40 °F)最多: 105 °C
(221 °F)
产品介绍
产品概述
M19系列防水圆形连接器，3针变体。采用推锁连接方式，概要标称15A，适用于工业自动化和电力分配。有关各变体的准确额定值和尺寸，请参阅具体零件号/数据表。
主要特性
优势
技术规格（系列 / 3针参考）
注意与可选项
M19系列防水圆形连接器，3针变体。采用推锁连接方式，概要标称15A，适用于工业自动化和电力分配。有关各变体的准确额定值和尺寸，请参阅具体零件号/数据表。
主要特性
- 15A 表述 – 概述提及Φ2.0mm铜合金触点支持15A/300V；最终额定值请以具体零件号为准。
- 推锁机构 – 无需工具即可快速插拔，便于现场装配。
- IP67 防护（标准） – 防尘并能承受短时浸入，适合车间和室外环境；部分型号可选 IP68/IP69K。
- 按针数的线缆兼容性 – 视配置而定；3针系列通常适配1.5mm²–2.5mm²（16–12 AWG）。详见技术表或数据表。
- 认证 – 常见认证包括 ISO9001、CE、UL、RoHS、TUV。
优势
- 可靠的环境密封 – IP67 型号可抗尘并能在1米深处浸入30分钟；需长期浸入或高压冲洗时可选 IP68/IP69K。
- 宽工作温度范围 – 标准工作温度为 -40°C 至 +105°C；特定系列可支持更高温度（最高至 +125°C）。
- UL94 V-0 阻燃外壳 – 采用高性能工程塑料，具抗冲击和自熄性能。
- 高耐久性 – 经验证的插拔测试设计，可达到500次以上的配合循环，保持触点性能。
技术规格（系列 / 3针参考）
- 系列 – M19 系列
- 页面变体 – 3 针
- 额定电流 – 概述表述：15A（Φ2.0mm 触点）；参考表中某些 3 针变体可能列为 20A。选择时请以零件号/数据表为准。
- 触点直径（概要） – Φ2.0mm 铜合金
- 额定电压 – 300V
- 耐压 – 可达 1500V（随针数变化）
- 线缆截面积（3针典型） – 1.5mm² ~ 2.5mm²（16~12 AWG）
- 线缆外径范围 – φ4.5 – φ11 mm
- 防护等级 – 标准 IP67
- 连接方式 – 推锁式（免工具）
- 阻燃等级 – UL94-V0
- 工作温度 – -40°C 至 +105°C
- 常见认证 – ISO9001、CE、UL、RoHS、TUV
注意与可选项
- 页面概要提到 3 针 15A，但表格中不同针数可能有不一致的数值；最终选型请务必参照具体零件号与数据表。
- 可用配置包括现场安装壳体、带线成型件及 M19 系列的混合/多针变体。
- IP68/IP69K、接触镀层或定制接触排列等为可选项，需按需定制，并非所有 SKU 标配。
