混合连接器

夹锁式多导体双机轴

产品概述

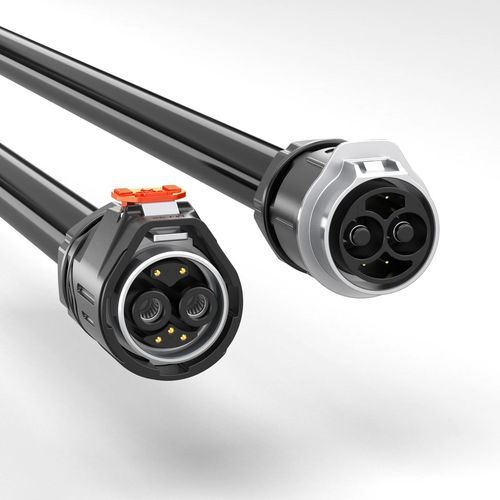

MJ32 混合型防水连接器将两路120A电源触点与五路10A信号触点集成于 QuickLock 快锁、IP67 级密封接口，适用于 BMS 及工业控制布线。

主要特性

• 120A 电源 + 10A 信号 – 混合连接器，电源触点 6.0 mm（120A），信号触点 1.5 mm 镀金（10A）。
• QuickLock 快锁机构 – 无工具连接，带可听见的咬合反馈与抗振设计，确保锁紧可靠。
• IP67 防水保护 – 密封接口，防尘并可短时浸水（请根据实际应用确认配对与安装条件）。
• 面向 BMS 与工业控制 – 针对电池管理系统、混合信号传输和工业布线优化。
• 全球认证 – 在 ISO9001 流程下生产；系列变体列示 CE、UL 与 RoHS（请为具体型号/配置核实适用证书）。

注意事项
下单前确认 2+5 针配置。120A（电源）与 10A（信号）额定值适用于不同的触点组，不能互换使用。请验证每回路的连续与峰值负载、工作电压、环境温度、导体尺寸、线缆外径、针脚分配及面板间隙。并在实际应用条件下确认组装后线缆的温升与密封性。

产品详情（规格表）
产品详情 | 规格1 | 规格2 | 规格3 | 规格4
针数 | 2 | 3 | 4 | 2+5
针径 × 数量 | 6.0 | 4.0 | 4.0 | 6.0+1.5
额定电流 | 120A | 80A | 80A | 120A+10A
额定电压 | 600V | 600V | 600V | 600V+60V
耐压 | 3000V | 2000V | 2000V | 2000V
线缆截面积 | 4mm²–25mm² (10–3AWG) | 4mm²–16mm² (10–5AWG) | 4mm²–16mm² (10–5AWG) | 1.0mm²–6mm² (18–9AWG)
直径范围 | MAX Φ25.0mm | MAX Φ25.0mm | MAX Φ25.0mm | MAX Φ25.0mm
防护等级 | IP67 | IP67 | IP67 | IP67
连接方式 | QuickLock | QuickLock | QuickLock | QuickLock
阻燃等级 | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0
工作温度 | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃
认证 | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS

技术规格

• 型号 / 系列：MJ32
• 商业名称：MJ32（2+5 针配置变体）
• 触点配置（本变体）：2 路电源 + 5 路信号
• 电源触点：2 × 6.0 mm 针，额定 120A（每电源触点组）
• 信号触点：5 × 1.5 mm 针，镀金，额定 10A（每信号触点）
• 额定电压：600V（电源）+ 60V（信号），适用于混合变体
• 耐压（绝缘）：2000V（混合 2+5 变体）
• 线缆截面积（2+5 变体）：信号组 1.0 mm² – 6 mm²（18–9 AWG）；电源触点按系列表支持更大截面
• 最大组装线缆直径：MAX Φ25.0 mm
• 防护等级：正确配对与组装时为 IP67
• 连接方式：QuickLock（无工具、可听见卡合、抗振）
• 阻燃性：外壳材料 UL94‑V0
• 工作温度范围：-40℃ 至 105℃
• 插拔耐久性：额定 ≥500 次插拔（系列验证）
• 认证（系列）：ISO9001、CE、UL、RoHS（请核实具体型号的适用证书）
• 推荐设计校验：确认配对图、各回路连续/峰值电流、导体截面、线缆外径、面板间隙、温升及组装线缆的密封性以适应应用条件
