混合连接器

卡口式M402+4 针

概述

• 用于工业控制的50A+10A卡口锁定混合防水连接器，适用于电源与多信号传输的恶劣环境。

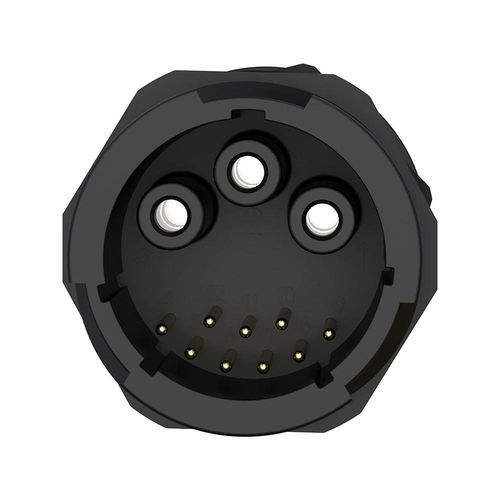

• M40 外壳将三根高电流电源针（50A，3.6mm）与九根多信号针（10A，1.5mm）整合于一体。
• 四分之一转卡口锁，具防振设计，确保快速且可靠的插拔连接。
• 标准防护等级为IP67；可选IP68和IP69K以满足长时间浸水或高压清洗需求。
• 具备UL、TUV、CE和RoHS等国际认证。

产品亮点

高可靠性的防水与防尘保护
型号满足IP67短时浸水要求，针对长时间浸没或清洗需求可选配IP68/IP69K。

宽工作温度范围
工作温度范围为-40°C至+105°C（部分储能系列可达+125°C），适用于极端气候与恶劣环境。

高强度阻燃外壳
外壳采用工程塑料并通过UL94 V-0阻燃认证，结构设计可抗冲击以保护精密端子。

高插拔寿命
经验证的插拔寿命超过500次，保证频繁连接场景下的接触稳定性和长期可靠性。

电气与机械的多功能性
混合配置在紧凑空间内实现电源与控制信号的集成布线，简化线束与面板连接工作。

规格

• 配置：2、3、4、5、2+4、3+9 针（M40 系列）。
• 针径：8.0mm（2针）；6.0mm（3/4针）；3.6mm（5针及电源针）；混合组合6.0+1.5mm或3.6+1.5mm。
• 额定电流：最高150A（2针）、120A（3/4针）、50A（5针）；混合为120A+10A或50A+10A，视配置而定。
• 额定电压：主回路可达600V；混合信号针通常为60V；具体按配置参见技术资料。
• 耐压：根据配置可达5000V。
• 适用电缆范围：0.3mm² 至 25mm²，取决于针数配置（详见datasheet）。
• 防护等级：标准IP67（可选IP68/IP69K）。
• 连接方式：卡口（四分之一转）锁定，具防振设计。
• 耐久性：插拔次数≥500次。
• 认证：ISO9001、CE、UL、RoHS，TUV 覆盖可用。

应用

• 工业控制系统、PLC网络与自动化反馈回路。
• 需要电源与多信号集成的混合连接场景，可简化线束设计。
• 户外设备及恶劣环境安装，需满足IP67防护及可靠卡口锁定的场合。

技术规格

• 系列：M40 混合连接器系列（提供 3+9 针配置）。
• 混合配置：在同一外壳中集成高电流电源针（50A）与多信号针（10A）。
• 锁定：卡口四分之一转，防振设计。
• 防护等级：标准IP67，部分型号可选IP68/IP69K。
• 材料与阻燃等级：工程塑料外壳，UL94 V-0。
• 温度范围：-40°C 至 +105°C（部分型号至 +125°C）。
• 耐久性：插拔寿命≥500次。
• 电气：按配置参照电流/电压额定值。
• 认证：ISO9001、CE、UL、RoHS，TUV 可用。
