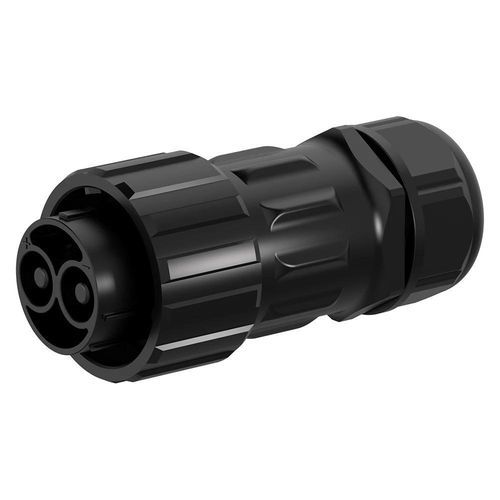

混合连接器 线对线连接卡口式M40
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 混合
- 尺寸
- 线对线连接
- 连接类型
- 卡口式
- 尺寸
- M40
- 用电规格
- 大电流, 2+4 针, 3 针, 3+9 针, 4 针, 5 针, 双机轴
- 应用领域
- 用于电动车
- 防护等级
- IP67
- 规范
- RoHS指令
- 其他特性
- 用于多个配对元件
- 主电流
最少: 10 A
最多: 150 A
- 电压
60 V, 300 V, 600 V
- 温度
最少: -40 °C
(-40 °F)最多: 105 °C
(221 °F)
产品介绍
简短说明
M40 混合式卡口防水连接器 120A + 10A，集成2路电源针与4路信号针，用于电源与信号合并传输。
产品概述
型号与电气参数
技术规格
应用
订购与合规
M40 混合式卡口防水连接器 120A + 10A，集成2路电源针与4路信号针，用于电源与信号合并传输。
产品概述
- 电源与信号混合 – 电源2针（6.0 mm，120A）与信号4针（1.5 mm，10A）集成于单一M40外壳，简化布线并节省空间。
- 卡口锁紧 – 四分之一转快速接合，防振设计适用于工业环境下的可靠连接。
- 防护等级 – IP67，防尘且能短时浸入水中，适用于室外及恶劣环境。
- 温度与耐久 – 工作温度 -40°C 至 105°C，配合耐插拔寿命 >500 次。
型号与电气参数
- 可选型号：2 针 | 3 针 | 4 针 | 5 针 | 2+4 针 | 3+9 针。
- 电流示例：2 针 150A；4 针 120A；2+4 针 120A（电源）+10A（信号）。
- 电压示例：电源针最高 600V；信号针最高 60V。
- 耐压：视型号可达最高 5000V。
技术规格
- 针径：电源 6.0 mm；信号 1.5 mm（2+4 型标注为 6.0+1.5 mm）。
- 线缆适配：电源 4–25 mm²（10–3 AWG）；信号 0.3–1.5 mm²（24–16 AWG）。
- 最大外径：MAX φ25.0 mm。
- 外壳阻燃等级：UL94-V0。认证：ISO9001、CE、UL、RoHS、（TUV）。
- 插拔寿命：>500 次。
应用
- 电池管理系统（BMS）与储能设备。
- 电动/混合动力车辆的电力分配与充电系统。
- 工业配电、户外设备及恶劣环境下的装置。
订购与合规
- 连接器型号：M40 2+4 针混合配置。订购时请指明型号、触点类型与线缆端接方式。
- 合规性：UL、TUV、CE、RoHS。工作温度：-40°C 至 105°C。
