供电连接器

线对线连接圆形闭锁式

产品描述

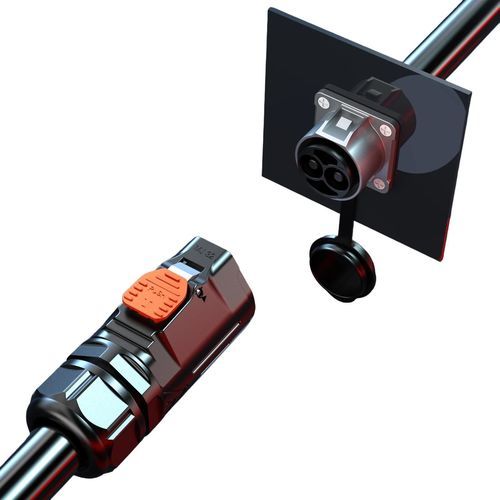

MJ32 120A QuickLock 防水连接器，适用于电动汽车充电和储能系统。IP67 外壳与镀银铜触点，保证户外及复杂工况下稳定的电力传输。

概述

• 120A 大电流承载 – 2 芯 6.0 mm 镀银铜触针，额定电流 120A，确保稳定传输。
• QuickLock 快速锁紧 – 无需工具的快速锁扣，带听觉卡扣与防振设计，连接可靠。
• IP67 防水防尘 – 防尘并能短时浸水，适用于户外充电桩与储能场景。
• 广泛适用 – 兼容 EV 充电站、电池包及储能系统互连。
• 国际认证 – ISO9001、CE、UL、RoHS（部分型号可选 TÜV）。

规格表
Product Details | Specification 1 | Specification 2 | Specification 3 | Specification 4
Pin number | 2 | 3 | 4 | 2+5
Pin diameter X number | 6.0 | 4.0 | 4.0 | 6.0+1.5
Current rating | 120A | 80A | 80A | 120A+10A
Voltage rating | 600V | 600V | 600V | 600V+60V
Withstanding voltage | 3000V | 2000V | 2000V | 2000V
Cable Gauge | 4mm²–25mm² (10–3 AWG) | 4mm²–16mm² (10–5 AWG) | 4mm²–16mm² (10–5 AWG) | 1.0mm²–6mm² (18–9 AWG)
Diameter Range | MAX Φ25.0mm | MAX Φ25.0mm | MAX Φ25.0mm | MAX Φ25.0mm
Protection Level | IP67 | IP67 | IP67 | IP67
Connecting mode | QuickLock | QuickLock | QuickLock | QuickLock
Prevent the combustion level | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0
Operating temperature | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃
Certification | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS

产品优势与注意事项

• 符合 IP67 的防水防尘性能（特定型号可选 IP68/IP69K）。
• 宽温工作范围 -40°C 至 +105°C（部分系列可达 +125°C）。
• 外壳符合 UL94 V-0 难燃等级，提高安全性。
• 设计寿命超过 500 次插拔循环，适合频繁连接/断开场景。

技术规格

• 型号：MJ32
• 针脚配置（本页面示例）：2 针（其他可选：3、4、2+5）
• 针径：6.0 mm（2 针版本）
• 额定电流：120A（2 针版本）
• 额定电压：600V
• 耐压：3000V（2 针版本）
• 电缆规格范围：4mm²–25mm²（10–3 AWG）适用于 2 针
• 最大直径范围：MAX Φ25.0mm
• 防护等级：IP67
• 连接方式：QuickLock（免工具，带卡扣声音）
• 阻燃等级：UL94-V0
• 工作温度：-40℃ – 105℃
• 认证：ISO9001、CE、UL、RoHS（概述中提及 TÜV）
