供电连接器

压接式大电流1 针

产品概述

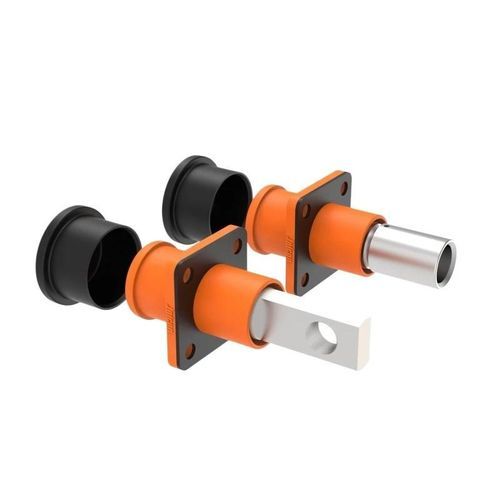

150A / DC1000V 储能连接器，插合时达 IP67 防护等级，提供压接（Crimp）和母排（Busbar）端子两种终端方式，适用于商用及公用事业规模的电池储能系统（ESS）。用于户外或集装箱式储能箱体，提供可靠的直流电连接与防触电设计。

主要规格

• 额定电流 – 150A（亦有120A和200A可选）；高电流型号可兼容最大35 mm² 铜线。
• 额定电压 – DC 1000V（适用时 AC 800V）。
• 接触件 – T2 红铜，镀银实心针，直径 Φ9.0 mm；接触电阻 ≤5 mΩ（150A 型典型值）。
• 防护等级 – 插合时 IP67（可定制 IP68/IP69K）。
• 工作温度 – -40°C 至 125°C。

产品详情

• 针脚数量 – 1 针
• 针脚直径 – 9 mm
• 电流等级（可选） – 120A / 150A / 200A
• 电压等级 – DC1000V / AC800V
• 耐压 – 可达 3000V DC（视结构而定）
• 线缆规格 – 最多 35 mm²（高电流型号）
• 防护等级 – IP67（配合时）
• 连接方式 – 压接 / 母排
• 阻燃等级 – 外壳 UL94 V-0
• 工作温度 – -40°C 至 125°C
• 认证 – ISO9001、CE、UL、RoHS（TUV 可选）

特点与优势

• 用于户外与集装箱式 ESS 的可靠防水防尘密封（IP67）。
• 高配合耐久性（≥500 次配合循环），在频繁插拔场景下保持接触稳定性。
• Φ9.0 mm 镀银 T2 红铜实心针，确保低接触电阻和耐腐蚀性。
• 具抗冲击性能的 UL94 V-0 阻燃外壳，保护内部端子。
• 宽工作温度范围，适应多种气候和工业环境。

应用与合规

• 商用及公用事业规模储能系统（BESS / ESS）
• 集装箱化储能模块与户外电池机架
• 光伏储能、微电网与工业直流供电系统
• 满足常见安全与认证要求（ISO9001、CE、UL、RoHS）
