混合连接器

圆形螺钉闭锁式M16

产品概要

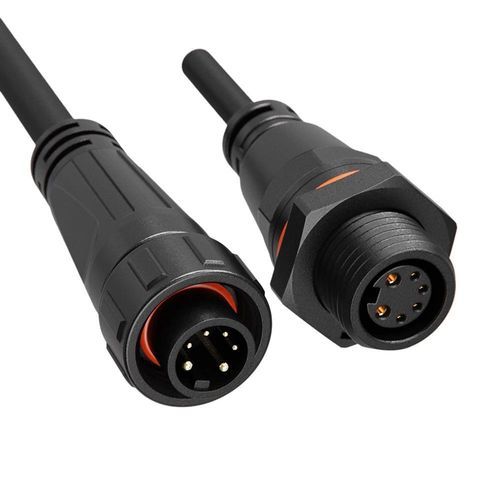

M16 螺纹锁紧式混合防水圆形连接器，10A（电源）+5A（信号），在单一外壳内整合电源与信号接点。支持现场装配与带电缆成型版本。通过 UL、TUV、CE、RoHS 认证，产自 ISO9001 / IATF16949 认证工厂。

产品概述

• 电源与信号混合 – 单个连接器内包含 2 个电源针（10A/125V，Ø1.5mm）与 4 个信号针（5A/60V，Ø1.0mm），简化布线并节省面板空间。
• 螺纹锁紧结构 – 采用螺纹耦合以保证连接可靠，抗振动设计适用于移动设备与工业设备。
• IP68 防水 – 防尘且可长时间浸水；可选 IP69K 用于高压/高温冲洗环境。
• 紧凑 M16 外形 – 混合接点配置的节省空间的圆形结构，适合密集布置。
• 组装选项 – 提供现场装配（field‑installable）或带电缆成型（molded‑with‑cable）版本以匹配安装需求。
• 全球认证 – UL、TUV、CE、RoHS（在 ISO9001 / IATF16949 认证工厂生产）。

产品规格（表格）
Product Details | Specification 1 | Specification 2 | Specification 3 | Specification 4 | Specification 5 | Specification 6 | Specification 7
Pin number | 2 Pin | 3 Pin | 4 Pin | 5 Pin | 2+4 Pin | 7 Pin | 8 Pin
Pin diameter X number | 1.5mm | 1.5mm | 1.5mm | 1.0mm | 1.5+1.0mm | 1.0mm | 1.0mm
Current rating | 10A | 10A | 10A | 8A | 10A+5A | 5A | 5A
Voltage rating | 300V | 300V | 125V | 125V | 125V+60V | 60V | 60V
Withstanding voltage | 1500V | 1500V | 1500V | 1500V | 500V | 500V | 500V
Cable Gauge | 0.5mm²-1.0mm² (20-18AWG) | 0.5mm²-1.0mm² (20-18AWG) | 0.5mm²-1.0mm² (20-18AWG) | 0.75+0.5mm² (18+20AWG) | 0.75+0.5mm² (18+20AWG) | 0.3mm²-0.5mm² (24-20AWG) | 0.3mm²-0.5mm² (24-20AWG)
Diameter Range | MAX φ3.6mm | MAX φ3.6mm | MAX φ3.6mm | MAX φ3.6mm | MAX φ3.6mm | MAX φ3.6mm | MAX φ3.6mm
Protection Level | IP68 | IP68 | IP68 | IP68 | IP68 | IP68 | IP68
Connecting mode | Screw Locking | Screw Locking | Screw Locking | Screw Locking | Screw Locking | Screw Locking | Screw Locking
Prevent the combustion level | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0
Operating temperature | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃
Certification | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS

产品优势

• 防水防尘 – IP68 可长时间浸水；IP69K 可选以满足苛刻冲洗需求。
• 宽温范围 – 标准 −40℃ 至 +105℃（部分系列可达 +125℃），适用于严酷环境。
• 阻燃外壳 – 工程塑料外壳，达到 UL94 V‑0 等级并具备抗冲击性能。
• 插拔耐久 – 设计用于 500 次以上插拔循环以确保长期机械可靠性。

技术规格

• 型号系列：M16 混合防水圆形连接器
• 该 SKU 的接点排列：2 个电源接点 + 4 个信号接点
• 电源接点额定电流：10A（典型值）
• 信号接点额定电流：5A（典型值）
• 接点直径：电源 Ø1.5mm，信号 Ø1.0mm（2+4 配置）
• 额定电压：电源最高 125V，信号 60V（不同变体详见表格）
• 耐压：多种变体可达 1500V（混合型列示为 500V）
• 支持电缆截面积：根据配置 0.3mm² 至 1.0mm²
• 防护等级：IP68（可选 IP69K）
• 锁紧方式：螺纹锁紧（螺纹耦合）并具备抗振设计
• 外壳材料：阻燃工程塑料，UL94‑V0
• 工作温度：-40℃ 至 +105℃（依系列而定）
• 认证：ISO9001、CE、UL、RoHS
