供电连接器

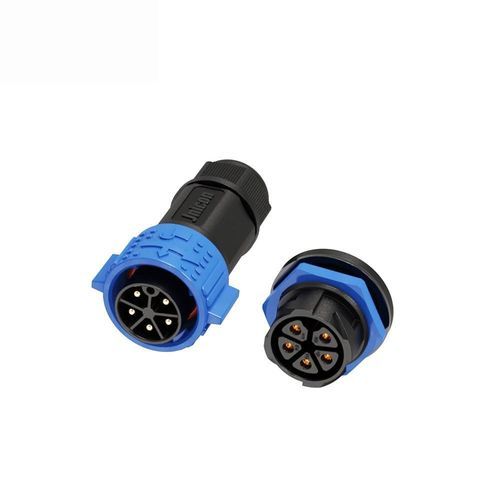

线对线连接快插式M25

产品概述

• 30A 5针推锁式防水电源连接器，IP67 防护，适用于户外 LED 照明和海洋设备。
• 30A 多针供电设计 – Φ2.7mm 铜合金触点，支持 300V 下 30A，在多回路系统中提供稳定供电。
• 推锁机构 – 无需工具的快速接拔，具有自锁设计和防振性能，适应苛刻环境。
• IP67 防水防尘 – 全封闭结构，防止水尘侵入；适合户外及海洋应用。
• 宽电缆兼容性 – 支持 1.0mm²–6mm²（18–9 AWG）电缆，最大外径 Φ16mm。
• 耐用且安全 – UL94 V‑0 阻燃工程塑料外壳与铜合金触点；工作温度范围 -40℃ – 105℃。
• 全球认证 – 提供 ISO9001、CE、UL 与 RoHS 认证型号。

产品规格（表）
产品详情 | 规格1 | 规格2 | 规格3 | 规格4
针数 | 2 Pin | 3 Pin | 4 Pin | 5 Pin
针径×数量 | φ3.5mm | φ3.5mm | φ3.5mm | 2.7mm
额定电流 | 50A | 50A | 50A | 30A
额定电压 | 500V | 500V | 500V | 300V
耐压 | 2500V | 2500V | 2500V | 1500V
线规 | 1.0mm²~6mm² (18~9 AWG) | 1.0mm²~6mm² (18~9 AWG) | 1.0mm²~6mm² (18~9 AWG) | 1.0mm²~6mm² (18~9 AWG)
直径范围 | MAX φ16mm | MAX φ16mm | MAX φ16mm | MAX φ16mm
防护等级 | IP67 | IP67 | IP67 | IP67
连接方式 | Push Locking | Push Locking | Push Locking | Push Locking
阻燃等级 | UL94‑V0 | UL94‑V0 | UL94‑V0 | UL94‑V0
工作温度 | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃
认证 | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS

附加技术说明

• 触点材料：铜合金（5针配置采用 Φ2.7mm 触点，支持 300V 下 30A）。
• 外壳材料：符合 UL94 V‑0 的阻燃工程塑料。
• 为防振环境设计，支持无需工具的推锁式接合和分离。
• IP67 密封适用于短期浸水（海洋和户外暴露）；针对特定型号可定制更高防护等级（如 IP68/IP69K）。

技术特性 / 规格

• 系列 / 型号：M25
• 配置：5 针（5 接点）
• 触点直径：Φ2.7 mm（铜合金）
• 额定电流：30 A
• 额定电压：300 V
• 耐压：1500 V
• 支持线规：1.0 mm² – 6 mm²（18 – 9 AWG）
• 最大电缆直径：MAX φ16 mm
• 防护等级：IP67（防水 & 防尘）
• 连接方式：Push Locking（无工具，自锁）
• 阻燃等级：UL94 V‑0
• 工作温度范围：-40℃ – 105℃
• 认证：ISO9001, CE, UL, RoHS
