数据连接器

RJ45以太网圆形

简要说明

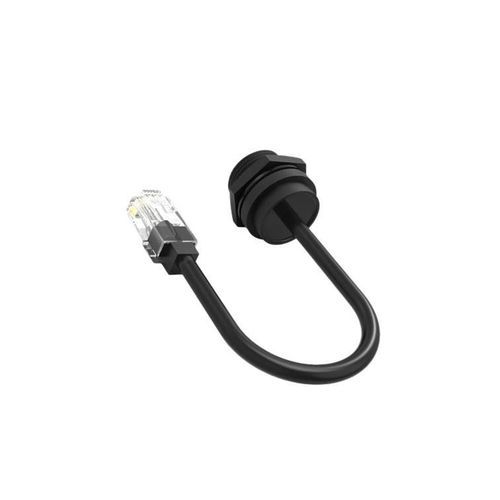

M19 8针 RJ45 防水连接器，具备 IP68 防护等级和螺钉锁紧联接，专为恶劣环境和振动工况下的工业以太网与数据链路设计。

产品概述

• 标准 RJ45 接口 – 8 针 RJ45，兼容 Cat5/Cat5e 以太网电缆，适用于工业级数据传输与 IIoT 应用。
• IP68 防水防尘 – 完全密封，防尘防水；经最高 1 米浸入测试，适用于户外及海洋环境。
• 螺钉锁紧机制 – 螺纹联接确保抗振动的可靠连接；螺钉锁紧变体额定达 3000 次配合循环，防止振动下意外脱落。
• 紧凑 M19 圆形设计 – 标准 M19 形式节省面板空间，同时为连接处和电缆布线提供坚固防护。
• 认证 – 系列符合 ISO9001、CE、RoHS；UL 认证视具体型号（详见技术规格）。

主要优势

• 系列提供可靠的 IP67/IP68 环境防护选项，适合工业与户外使用。
• 宽工作温度范围（标准 -40°C 至 105°C；部分系列可达 125°C），满足极端环境需求。
• 外壳采用 UL94-V0 阻燃材料，提高安全性与抗冲击性。
• 配合耐久性高（系列 500+ 次配合循环；RJ45 螺钉锁紧变体可达 3000 次），适合长期安装。

技术表（产品变体 / 汇总行）
Product Details | Specification 1 | Specification 2 | Specification 3 | Specification 4 | Specification 5 | Specification 6
Pin number | 2 Pin | 3 Pin | 4 Pin | 5 Pin | 3+5 Pin | 9 Pin | 8 Pin
Pin diameter X number | 2.4mm | 2.4mm | 2.0mm | 2.0+0.8mm | 2.0+0.8mm | 1.0mm | 3.5mm
Current rating | 20A | 20A | 15A | 15A+5A | 15A+5A | 5A | 2A
Voltage rating | 300V | 300V | 300V | 300V+60V | 300V+60V | 60V | 60V
Withstanding voltage | 1500V | 1500V | 1000V | 1000V | 1000V | 500V | 300V
Cable Gauge | 1.5mm²~2.5mm² (16~12 AWG) | 1.5mm²~2.5mm² (16~12 AWG) | 1.5mm²~2.5mm² (16~12 AWG) | 0.5mm²~1.5mm² (20~16 AWG) | 0.5mm²~1.5mm² (20~16 AWG) | 0.3mm²~0.5mm² (24+20 AWG) | 0.2mm²-0.3mm² (24 AWG)
Diameter Range | φ4.5-φ11mm | φ4.5-φ11mm | φ4.5-φ11mm | φ4.5-φ11mm | φ4.5-φ11mm | φ4.5-φ11mm | MAX φ6mm
Protection Level | IP67 | IP67 | IP67 | IP67 | IP67 | IP67 | IP68
Connecting mode | Push Locking | Push Locking | Push Locking | Push Locking | Push Locking | Push Locking | Screw Locking
Prevent the combustion level | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0
Operating temperature | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C
Certification | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS

技术规格

• 接口：8 针 RJ45（兼容 Cat5/Cat5e）
• 防护等级：RJ45 变体为 IP68（系列包含 IP67/IP68 选项）
• 锁紧方式：M19 RJ45 变体为螺钉锁紧，抗振动
• 配合次数：螺钉锁紧变体可达 3000 次；系列通常为 500+ 次
• 额定电流：取决于变体（RJ45/数据信号通常电流较低；电源变体可达 120A+）
• 额定电压 / 耐压：详见上表（按变体举例）
• 工作温度：-40°C 至 105°C（标准）；部分系列可达 125°C
• 外壳材料：UL94-V0 阻燃
• 认证：ISO9001、CE、UL、RoHS（按产品系列）
• 设计：紧凑 M19 圆形结构，适用于工业安装的面板节省空间
