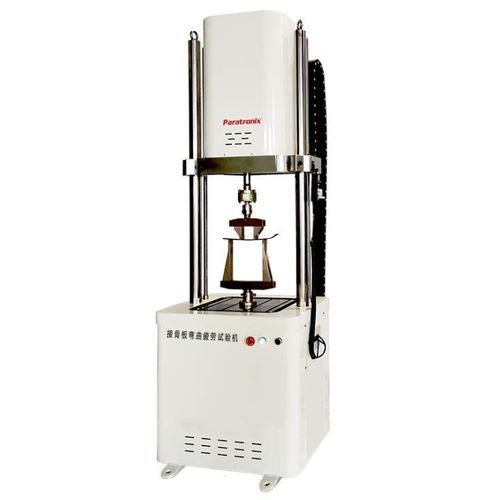

抗弯强度试验机 PBFT-BP30拉伸试验疲劳力电脑控制
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 测试类型
- 拉伸试验, 抗弯强度, 疲劳力
- 运行模式
- 电脑控制, PC控制, 智能
- 测试产品
- 用于金属材质, 螺钉
- 领域
- 医疗用途
- 技术
- 伺服电机, 应变式
- 配置
- 立式
- 其他特性
- 双柱式, 带数据记录器, 定制, 带有测量设备
产品介绍
产品简介
PBFT-BP30为实验室用试验机，主要用于外科植入物、金属骨板、骨螺钉及其他骨科材料的弯曲疲劳和拉伸疲劳试验。适用于标准化测试与植入件疲劳性能研究验证。
功能
适用标准
设备描述
疲劳加载控制软件
技术参数
配置清单
PBFT-BP30为实验室用试验机，主要用于外科植入物、金属骨板、骨螺钉及其他骨科材料的弯曲疲劳和拉伸疲劳试验。适用于标准化测试与植入件疲劳性能研究验证。
功能
- 对外科植入物和金属骨板进行弯曲疲劳和拉伸疲劳试验。
- 同步采集力和位移数据，支持耐久性与寿命分析。
- 支持可编程波形和自定义试验序列，满足研发与验证需求。
适用标准
- YY/T 0342 — 外科植入用骨板弯曲强度与刚度的测定
- JB/T 9397 — 拉伸疲劳试验机技术条件
- JJG 139 — 拉力、压力及万能试验机
- YY 0017 — 骨关节植入物：金属骨板
- YY 0018-2008 — 骨关节植入物：金属骨螺钉
- GB/T 232 — 金属材料弯曲试验方法
- YY/T 1503-2016 — 外科植入用金属骨板弯曲疲劳性能试验方法
设备描述
- 测控系统由动态试验主机、动态疲劳加载模块、试样夹具与PC控制系统组成。
- 双柱主机，具备电动可调中间横梁；执行器安装于横梁中央；试样通过专用夹具固定于T型槽或销孔连接器。
- 工作台带T型槽及中央销孔连接器，便于安装不同治具与试验布局。
- 高精度执行器配合进口力传感器，提供高精度闭环控制和可靠试验数据。
- 横梁升降机构由伺服电机、同步带、滚珠丝杠驱动；具备手动微调控制选项；高强度螺栓锁定并指定拧紧力矩。
- 夹具按标准定制并安装在销孔连接器或T型槽上，按标准振幅与频率特性执行试验。
- 试验支持正弦及用户自定义波形，频率与幅值可调，数据同步采集并保存。
疲劳加载控制软件
- 采用PCBP-system全数字闭环伺服控制系统，集成载荷传感器、位移传感器、伺服执行器与数字闭环控制软件。
- Windows平台专用试验软件，操作简便，具备实时曲线显示、数据处理、存储与传输功能。
- 可选波形：正弦、半正弦、三角、方波、斜波及组合波；可编程控制并在试验结束时保存关键数据（载荷、频率、循环次数、试验时间）。
技术参数
- 型号：PBFT-BP30
- 最大动态试验力：3000 N
- 动态显示精度：±0.5%（5%–100%范围）
- 振幅波动：±0.5% FS
- 执行器行程：100 mm
- 频率范围：0.1–15 Hz
- 控制方式：位移控制、力控制、数字闭环控制
- 主要试验波形：正弦、三角、方波、斜波、组合波
- 销孔中心高度：1000 mm
- 两柱间净距：505 mm
- 横梁升降：伺服、电同步带、滚珠丝杠；支持手动控制选项
- 横梁锁紧力矩：150 N·m
- 耐久循环次数：无限制
- 设备功率：3500 W
- 供电电压：~380 V ±10%，50 Hz（需可靠接地）
- 机架外形尺寸（长×宽×高）：700 × 685 × 2086 mm
- 夹具约重：≈500 kg
配置清单
- 双柱主机 — 数量：1 台
- 横梁升降机构 — 数量：1 套
- 疲劳执行器 — 数量：1 套
- 力测量传感器 — 品牌：CELTRON（美国）— 数量：1 套
- 横梁驱动电机 — 品牌：PANASONIC（日本）— 数量：1 套
- 疲劳专用测控软件 — 数量：1 套
- 计算机与显示器 — 品牌：ADVANTECH — 数量：1 台
- 夹具 — 用户提供或定制 — 数量：按需
- 技术资料 — 数量：1 套
