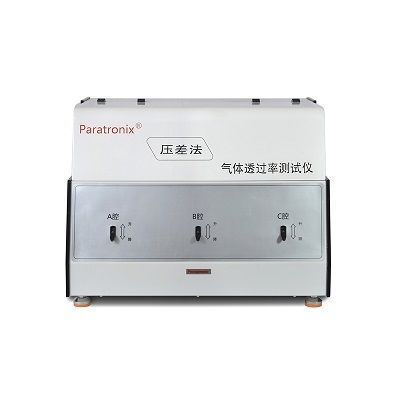

磁导计 GTR-V3

简介
GTR-V3气体透过率测试仪（GTR Tester）基于差压法设计，用于测定塑料薄膜、复合膜、高阻隔材料、片材、金属箔、橡胶、轮胎及透气膜等材料对气体（O₂、CO₂、N₂）的透过率，适用于包装材料与工业实验室的研发与质控。

特点

• 采用高精度红外传感器，保证气体检测精度
• 自动湿度与温度控制，确保试验环境稳定
• 电脑控制，配套专业测试软件，操作界面友好
• 试验数据与曲线实时显示
• 三独立试验室，可同时测试3个样品
• 一键自动完成测试，流程可复现
• 专利管路冲洗设计，保证载气洁净并提高测试效率
• 样品防泄漏密封技术，提高试验室密封性能
• 可选信息化功能，满足制药行业 USP 1207 数据可追溯与权限管理要求

测试原理
将预调节的试样安装在气体扩散池中，在两腔之间形成密封屏障。先抽真空低压腔，然后对整个池抽真空，再向高压腔通入气体，形成恒定压差。气体由高压侧透过试样至低压侧，通过监测低压腔的压力变化计算气体透过率及材料的阻隔特性。

测试标准
ASTM D1434、ISO 2556、ISO 15105-1

配置
标准配置：主机、恒温控制器、电脑、专业软件、专用取样器、真空润滑脂、快速定量滤纸、真空泵。
可选：取样刀、真空泵油、湿度发生器。
注：机器空气源采用 ф 6 mm 聚氨酯管。气源与蒸馏水由用户自备。定制机外观可能有所不同。

技术参数（表）
项目 — 参数
型号 — GTR-V3
测量范围（薄膜） — 0.1～50.000 cc/㎡·24h·0.1MPa
样品数量 — 3
主传感器数量 — 3
测试方式 — 单腔独立
真空分辨率 — 0.01Pa
真空度 — <10Pa
温度控制范围 — 5℃～95℃
湿度控制范围 — 0%RH；2%RH～98.5%RH ±3%RH（注1）
温度控制精度 — ±0.05℃
温度分辨率 — 0.01℃
测试压力 — -0.1 MPa～+0.3MPa（常规）
气源压力 — 0.4 MPa～0.6 MPa
测试气体 — O₂、N₂、CO₂ 或其他气体
载气接口 — Ф6
真空管直径 — 1/4"
校准方式 — 标准薄膜校准与真空传感器外部校准
样品厚度 — ≤3mm
样品尺寸 — Φ97mm
透气面积 — 38.48 cm2
外形尺寸 — 760 mm (L) × 575 mm (W) × 450 mm (H)
重量 — 88Kg
电源 — AC100～240V 50/60Hz

技术参数（列表）

• Model: GTR-V3
• Measurement range (film): 0.1～50.000 cc/㎡·24h·0.1MPa
• Sample quantity: 3
• Main sensor quantity: 3
• Test mode: single chamber independent
• Vacuum resolution: 0.01Pa
• Vacuum degree: <10Pa
• Temperature control range: 5℃～95℃
• Humidity control range: 0%RH；2%RH～98.5%RH ±3%RH
• Temperature control precision: ±0.05℃
• Temperature resolution: 0.01℃
• Test pressure: -0.1 MPa～+0.3 MPa
• Air source pressure: 0.4 MPa～0.6 MPa
• Test air: O₂, N₂, CO₂ or other gas
• Interface of carrier gas: Ф6
• Vacuum tube diameter: 1/4"
• Calibration mode: calibration of standard film and external calibration of vacuum sensor
• Sample thickness: ≤3mm
• Sample size: Φ97mm
• Permeability area: 38.48 cm2
• Overall Size: 760 mm (L) × 575 mm (W) × 450 mm (H)
• Weight: 88Kg
• Power supply: AC100～240V 50/60Hz
