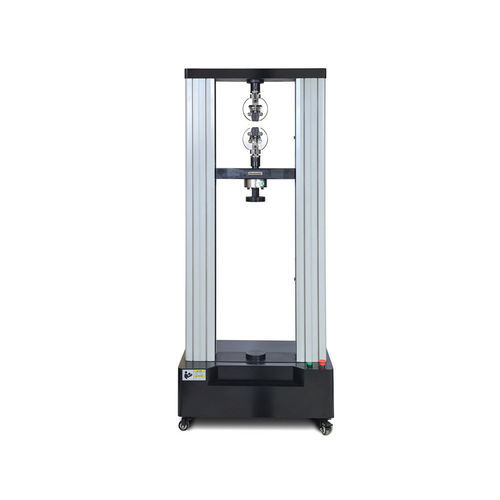

压缩试验机 ETT-C

抗弯强度剪切拉伸试验

产品简介
ETT-C为微机控制的电子万能试验机，适用于拉伸强度、固定伸长、断裂伸长及屈服强度等力学性能测试。机架及附件设计以便捷操作与稳定性能为目的。系统采用伺服电机经交流调速驱动，高精度滚珠丝杠对驱动横梁实现大行程移动。

主要功能与软件特性
本机配备交流调速系统、同步齿形带减速机构及高精度滚珠丝杠。基于PC的控制软件（Windows）采用虚拟仪表显示方式，能够在屏幕上显示试验力、力峰值、横梁位移、样品变形及试验曲线。双通道全数字可编程放大器实现物理置零、增益调整及自动校准，无需模拟电位器，控制结构简洁可靠。

应用

• 金属与非金属材料的拉伸试验
• 伸长、拉伸强度与屈服强度测量
• 固定伸长与断裂伸长测试
• 压缩、弯曲、剪切、剥离、撕裂等试验（需配相应夹具）
• 质量监督、教学与科研、航空航天、冶金、钢丝绳、汽车、塑料、橡胶、纺织等领域

技术参数

• 最大试验力：50 kN（其他量程可选）
• 精度等级：1级
• 试验力测量范围：2%–100%，示值误差 ±1%
• 力分辨率：最大力的1/300000
• 变形测量范围：2%–100%，示值误差 ±1%，分辨率1/300000
• 位移分辨率：0.01 mm
• 速度范围：0.01 mm/min ～ 500 mm/min（无级调速）
• 拉伸行程：600 mm；压缩空间：600 mm；试验宽度：450 mm
• 伺服电机功率：1.5 kW
• 主机尺寸：868 × 580 × 1836 mm；整机重量：550 kg
• 控制：PC软件、虚拟仪表显示、双通道数字放大器

基本配置

• 主机框架：自制 — 1套
• 减速系统：同步齿形带 — 1套
• 滚珠丝杠对：台湾 TBI（轧制） — 2套
• 荷重传感器：100 kN — 1
• 计算机：Lenovo/HP — 1套
• 电机：国产标准（可选 Panasonic）— 1套
• 打印机：喷墨打印机 — 1套
• 光电编码器：Line 2000（Omron）— 1
• 软件及控制系统：自主开发 — 1套
• 随机工具与文件：使用说明书、安装手册等 — 1套
• 楔形拉伸夹具 — 1套；压缩配件 — 1套

注意事项
高精度滚珠丝杠驱动、交流调速伺服驱动及基于PC的虚拟仪表显示软件，确保试验数据的精准采集、显示与一体化控制。
