光纤激光切割雕刻机 L5

激光用于不锈钢用于钢材

概述
L5 是一款面向薄板至中薄板的高动态光纤激光切割系统，适用于需高柔性与快速切换的工业套料流程。该机将罗盘式运动学、单一光学头与先进的过程控制相结合，以实现短周期与稳定的零件一致性。

主要优势

• 自动化就绪：支持托盘换取、自动上/下料和分拣设备，提升系统自主性并减少装卸瓶颈。
• 高动态与生产力：罗盘运动学及专有运动算法实现短距离高速头部移动，同时保证受控精度。
• 操作效率：TRADJUST、直观的 FACE HMI 和便携式机上终端简化了设定与日常操作。
• 过程控制：APC2 传感器、DRY‑COOLING 与 OPS 软件提供实时监控，降低停机时间和单件成本。

飞行体结构
Salvagnini 专利承载梁与轻量化飞机式机械手结构，提供高刚性、快速定位以及对工作台的完全可达性，便于上料与维护。

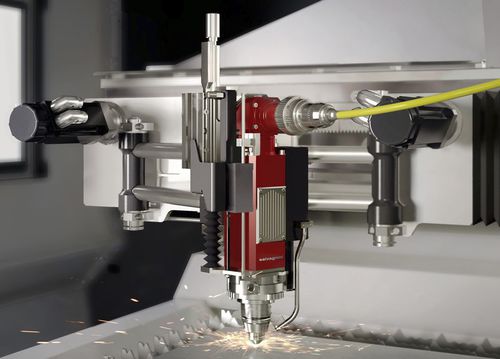

Salvagnini 激光头
单一光学激光头覆盖所有可加工厚度，无需手动调节。DRY‑COOLING 主动控制光学温度，保证生产切换期间的光束稳定性。

先进罗盘
低惯性设计采用旋转电机在 XY 平面移动切割头，短距离可达高达 5g 的加速度；专用算法嵌入数控以实现精确轨迹控制。

可适配切割功能
提供多种切割模式（Standard、PowerCut、DynamicCut），可根据材料与几何形状选择最佳工艺。TRADJUST 可按轨迹自动调节切割参数，简化参数管理。

ACUT 选项
ACUT 支持使用经处理的压缩空气进行切割，在许多场景下可实现与氮气相当的生产率且气体成本更低，拓展了切割气体的可选范围。

视觉应用

• AVS：利用前序加工参考加速板材对中，无形状限制。
• SVS：拍摄废料并转换为可用的 DXF 几何用于回收套料。
• NVS：检查光束对中和喷嘴状态，结合机器学习提出校正建议以减少废品。

人机界面（FACE）
FACE 为 Salvagnini 的通用 HMI，提供一致且面向任务的界面用于编程、工单管理与操作者指导。

软件生态

• STREAM：编程套件，加快程序建立并减少准备时间。
• OPS：模块化生产管理软件，实现与 ERP/MRP 的实时集成与生产优化。
• LINKS：物联网监控，用于设备性能、维护预警与生产分析。

自动化与集成
L5 可与多种自动化选配件集成以提升自主性与产能：CPE（托盘换取器）、ADB/ADC/ADLU/ADLL（上/下料）、LTWS/LTWS Compact（料塔）、MV tray store、MCU（自动分拣）、TN（人工分拣）、ANC（自动喷嘴更换）、AQM/APM（空气处理）等，支持无人或半无人生产模式。

技术数据（节选）
机型：L5-30 | L5-40
XY 工作范围（mm）：3048 x 1524 | 4064 x 1524
Z 轴行程（mm）：100
XY 最大速度（m/min）：156
定位精度（VDI3441）：Pa 0.08 mm | Ps 0.03 mm
光纤激光源选项：2 kW、3 kW、4 kW、6 kW、8 kW（高效版本）、10 kW
切割能力（参考）：钢材可达 ~25 mm；不锈钢/铝可达 ~30 mm（视光源与工艺条件而定）
最小厚度：0.5 mm
最大吸收功率（示例）：约 16–45 kW，视配置而定

caractéristiques / spécifications techniques

• 商业型号：L5
• 品牌：Salvagnini
• 工作区 XY：3048 x 1524 mm (L5-30) / 4064 x 1524 mm (L5-40)
• Z 行程：100 mm
• XY 最大速度：156 m/min
• 定位精度 Pa：0.08 mm；重复性 Ps：0.03 mm（VDI3441）
• 光源选项：2–10 kW（含 8 kW 高效版）
• 典型切割能力：钢约25 mm，不锈钢/铝约30 mm（依配置与工艺而异）
• 最小可加工厚度：0.5 mm
• 关键功能：TRADJUST、DRY‑COOLING、罗盘运动学（最高 5 g）
• 软件：STREAM、OPS、LINKS
• 自动化选件：CPE、ADB、ADC/ADLU/ADLL、LTWS、MV、MCU、TN、ANC、ACUT、AQM/APM
