数据电缆 SABIX® R flex Data IQ

USB 3.0低烟铜屏蔽

产品概述
SABIX® R flex Data IQ USB 3.0（USB 3.2 Gen 1x1）是一款无卤高性能USB 3.0数据电缆，专为车载和轨道车辆车载网络设计。其特性阻抗为90 Ω ± 10%，并采用全面屏蔽，在电磁环境要求高的场合可保证稳定的高速数据传输。适用于信息娱乐系统、诊断与维护接口及车内通信。无卤设计在火灾时可减少烟雾和腐蚀性气体，符合EN 45545-2中R15（EL1A）和R16（EL1B）在HL1及HL2危险等级下的防火要求。

主要特性

• 无卤
• 无火焰蔓延
• 阻燃且自熄
• 符合UN/ECE R118的阻燃要求
• 符合EN 45545-2 R15（EL1A）和R16（EL1B）HL1-2
• 低烟发量
• 毒性经过检测
• 低腐蚀性
• 耐油耐燃料
• 柔性良好，适合狭小敷设空间
• 抗机械应力
• 优良的传输特性
• 不含PFAS

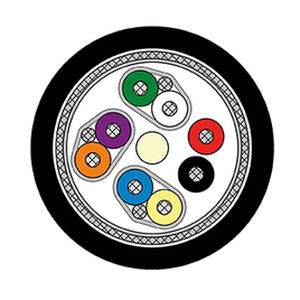

结构
尺寸：3 x (2 x 30 AWG)ST + 2 x 28 AWG
导体：镀锡铜绞线，细股
绝缘：Special SABIX®
线色编码：按图纸
绞合：按图纸
屏蔽：铝箔与镀锡铜编织层
护套材料：Special SABIX®
护套颜色：黑色（接近 RAL 9005）

技术参数
产品编号：6650-0003
最大工作峰值电压：最大 90 V
UL 额定电压：300 V
试验电压：芯/芯：2000 V；芯/屏：2000 V
最小弯曲半径：固定敷设：4 x d；柔性应用：12 x d
温度范围：UL：最高 +75 °C；固定敷设：-50/+90 °C；柔性应用：-40/+90 °C
无卤：符合 EN 50306-1 + EN 50264-1。IEC 60754-1: HCl ≤ 0.5%。IEC 60754-2: pH ≥ 4.3 且电导率 ≤ 10.0 µS/mm。IEC 60684-2: 氟含量 ≤ 0.1%
阻燃性能：按 IEC 60332-3-25 与 EN 50305 无火焰传播；按 IEC 60332-1-2 阻燃且自熄；按 ISO 6722（UN/ECE R118）阻燃
烟密度：按 IEC 61034
毒性：按 EN 50305
耐油耐燃料：按 EN 50264-1
特性阻抗：90 Ω ± 10 Ω
柔性：良好
耐候性：良好
适用：适用于 USB 3.0 应用
无有害物质：符合欧盟 RoHS 指令

尺寸（示例件）
产品编号：L66500003 — 尺寸：3 x (2 x 30 AWG)ST + 2 x 28 AWG — 外径约 5.2 mm / 最大 5.6 mm — 铜量：22.5 kg/km — 电缆重量：≈ 39 kg/km

特性 / 规格

• 型号 / 系列：SABIX® R flex Data IQ
• 示例产品编号：6650-0003
• 尺寸：3 x (2 x 30 AWG)ST + 2 x 28 AWG
• 导体：镀锡铜绞线，细股
• 绝缘 / 护套：Special SABIX®
• 屏蔽：铝箔 + 镀锡铜编织
• 特性阻抗：90 Ω ± 10 Ω
• 最大工作电压：最大 90 V（UL 300 V）
• 试验电压：2000 V（芯/芯 与 芯/屏）
• 最小弯曲半径：固定 4 x d，柔性 12 x d
• 温度范围：UL 最高 +75 °C；固定 -50/+90 °C；柔性 -40/+90 °C
• 防火与烟：EN 45545-2（R15 EL1A / R16 EL1B HL1-2）、IEC 60332、IEC 61034
• 无卤且低腐蚀性：IEC 60754-1 / IEC 60754-2
• 耐油耐燃料，柔性良好
• 不含 PFAS，符合 RoHS
