音视频线缆 SABIX® R flex Data IQ

数据低烟铜屏蔽

应用
SABIX® R flex Data IQ HDMI / DVI / DisplayPort 是专为铁路技术和轨道车辆中的高分辨率视频与多媒体接口开发的数字数据电缆。其可可靠传输差分高速信号，适用于乘客信息系统、显示系统、视频监控及车载信息娱乐系统。该电缆满足 EN 45545-2 中 R15 (EL1A) 与 R16 (EL1B) 的防火要求，适用于危险等级 HL1 和 HL2。100 Ω ± 10% 的特性阻抗、由铝箔与镀锡铜编织层组成的有效整体屏蔽以及无卤素的坚固结构，确保在苛刻的电磁和机械工况下实现稳定信号传输。

主要特性

• 无卤素
• 无火焰蔓延
• 阻燃且自熄
• 符合 UN/ECE R118 阻燃要求
• 满足 EN 45545-2 中 R15 (EL1A) 与 R16 (EL1B) 的防火要求（HL1-2）
• 低烟
• 毒性测试合格
• 低腐蚀性
• 耐油耐燃料
• 适用于狭小安装空间的良好柔性
• 抗机械应力
• 优良的传输特性
• 不含 PFAS

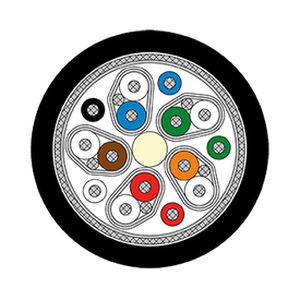

结构
尺寸：5 x (2 x 28 AWG)ST + 5 x 28 AWG
导体：镀锡铜绞线，细股线
绝缘：特殊 SABIX®
颜色编码：按图纸
绞合：按图纸
屏蔽：铝箔与镀锡铜编织层
护套材料：特殊 SABIX®
护套颜色：黑色（接近 RAL 9005）

技术参数
产品编号：6650-0002
最大工作电压：最大 90 V
电压（UL）：300 V
试验电压：芯/芯：2000 V；芯/屏：2000 V
最小弯曲半径：固定敷设：4 x d；灵活应用：12 x d
温度范围：UL：最高 +75 °C；固定敷设：-50 / +90 °C；灵活应用：-40 / +90 °C
无卤素：符合 EN 50306-1 + EN 50264-1；HCl 释放 ≤ 0.5%（IEC 60754-1）；pH ≥ 4.3（IEC 60754-2）；电导率 ≤ 10.0 µS/mm（IEC 60754-2）；氟含量 ≤ 0.1%（IEC 60684-2）
耐火性能：符合 IEC 60332-3-25 与 EN 50305 的无火焰蔓延；符合 IEC 60332-1-2 的阻燃及自熄；符合 ISO 6722（UN/ECE R118）阻燃要求
烟密度：符合 IEC 61034
毒性：符合 EN 50305
耐油耐燃料：符合 EN 50264-1
特性阻抗：100 Ω ± 10 Ω
柔性：良好
耐候性：良好
适用：适用于 HDMI、DVI 和 DisplayPort 应用
无有害物质：符合欧盟 RoHS 指令

特性 / 技术规格

• 商用型号：SABIX® R flex Data IQ
• 产品全称：SABIX® R flex Data IQ HDMI/DVI/DisplayPort
• 产品编号：6650-0002
• 尺寸：5 x (2 x 28 AWG)ST + 5 x 28 AWG
• 外径（典型/最大）：约 7.8 mm / 最大 8.0 mm
• 铜含量（≈）：40.8 kg/km
• 电缆重量（≈）：82 kg/km
• 特性阻抗：100 Ω ± 10 Ω
• 温度范围（灵活）：-40 °C 至 +90 °C
• 最小弯曲半径（灵活）：12 x d
• 屏蔽：铝箔 + 镀锡铜编织
• 护套：特殊 SABIX®（黑色）
• 标准 / 认证：EN 45545-2 (R15/R16 HL1-2), UN/ECE R118, UL, CE, RoHS
