音视频线缆 SABIX® R flex Data IQ DVI Dual-Link

数据低烟防油

产品
SABIX® R flex Data IQ DVI Dual-Link — 用于轨道车辆的数字信号与数据电缆，专为高清晰度视频传输和高数据率差分信号设计。

适用范围
SABIX® R flex Data IQ DVI Dual-Link 是为轨道交通技术专门开发的数字信号与数据电缆，用于轨道车辆中的高清晰度视频传输。适用于高数据率应用，如乘客信息系统、列车显示解决方案、视频监控或信息娱乐系统，能稳定传输差分高速信号。该电缆满足 EN 45545-2 中针对危险等级 HL1 与 HL2 的防火要求 R15（EL1A）和 R16（EL1B）。定义的特性阻抗为 100 Ω ± 10%，采用铝箔与镀锡铜编织的有效整体屏蔽，及无卤 SABIX® 材料技术，可在苛刻的电磁与机械条件下实现可靠的信号传输。

主要特性

• 无卤
• 无火焰蔓延
• 阻燃且自熄
• 符合 UN/ECE R118 阻燃要求
• 符合 EN 45545-2 的 R15（EL1A）和 R16（EL1B）要求，适用于 HL1-2
• 低烟排放
• 毒性经过测试
• 低腐蚀性
• 耐油和燃料
• 适合狭小安装空间的柔性结构
• 抗机械应力
• 优异的传输特性
• 不含 PFAS

结构

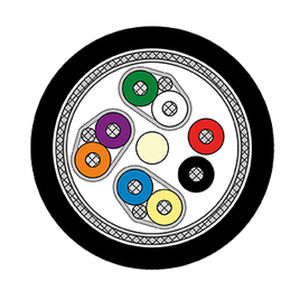

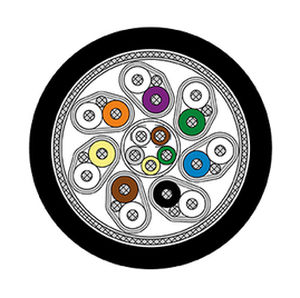

尺寸：7 x (2 x 28 AWG)ST + 5 x 28 AWG
导体：镀锡铜绞线，细股
绝缘：特殊 SABIX®
颜色编码：按图纸
绞合：按图纸
屏蔽：铝箔与镀锡铜编织
护套材料：特殊 SABIX®
护套颜色：黑色（类似 RAL 9005）

技术参数
物料号：6650-0001
最大工作电压：最大 90 V
电压（UL）：300 V
测试电压：芯/芯：2000 V；芯/屏蔽：2000 V
最小弯曲半径：固定敷设：4 x d；灵活应用：12 x d
温度范围：UL：最高 +75 °C；固定敷设：-50/+90 °C；灵活应用：-40/+90 °C
无卤：符合 EN 50306-1 + EN 50264-1。HCl 释放 ≤ 0.5%（IEC 60754-1）。pH 值 ≥ 4.3 且电导率 ≤ 10.0 µS/mm（IEC 60754-2）。氟含量 ≤ 0.1%（IEC 60684-2）
耐火性能：按 IEC 60332-3-25 + VDE 0482-332-3-25 与 EN 50305 + VDE 0260-305 第 9.1.2 节无火焰蔓延；按 IEC 60332-1-2 + VDE 0482-332-1-2 阻燃且自熄；按 ISO 6722（UN/ECE R118）阻燃
烟密度：按 IEC 61034 + VDE 0482-1034
毒性：按 EN 50305 + VDE 0260-305
耐油和燃料性：按 EN 50264-1 + VDE 0260-264-1
特性阻抗：100 Ω ± 10 Ω
柔性：良好
耐候性：良好
适用：适用于 DVI Dual-Link 应用
有害物质缺失：符合欧盟 RoHS 指令

尺寸（示例物料）
物料号：L66500001
尺寸：7 x (2 x 28 AWG)ST + 5 x 28 AWG
外径：约 8.6 mm / 最大 8.9 mm
铜重：49.7 kg/km
电缆重量 ≈：98 kg/km
注：可按要求提供其他尺寸和颜色。

标记示例
标记示例：SAB BRÖCKSKES · D-VIERSEN · SABIX® R flex Data IQ 7x(2x28AWG)ST+5x28AWG DVI Dual-Link L6650-0001 UL AWM Style 21080 75°C 300V CE

特性 / 技术规格

• 为轨道车辆设计，符合 EN 45545-2（R15 EL1A，R16 EL1B）适用于 HL1 与 HL2
• 特性阻抗：100 Ω ± 10 Ω，适用于差分高速信号
• 整体屏蔽：铝箔 + 镀锡铜编织，用于 EMI 保护
• 无卤 SABIX® 绝缘和护套，低 HCl、低电导率且 pH 值可控
• 温度范围：固定敷设：-50/+90 °C；灵活应用：-40/+90 °C；UL 等级可达 +75 °C
• 芯/芯与芯/屏蔽电气耐压试验：2000 V
• 机械：良好柔性，抗机械应力，适合紧凑安装
• 化学抗性：耐油耐燃料
• 烟与毒性：低烟排放并经毒性测试，符合相关标准
• 典型外径：约 8.6 mm（最大 8.9 mm）；典型电缆重量 ≈ 98 kg/km
