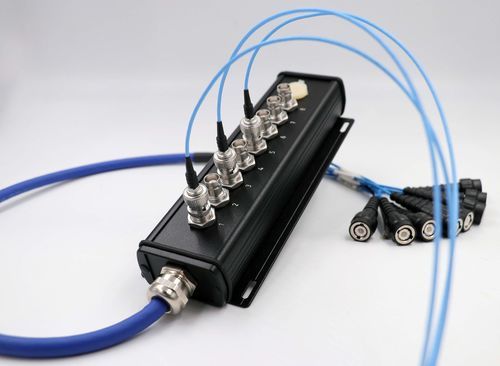

壁挂分线盒

铠装用于电缆同轴

应用
该分线盒专为低噪声 NVH 测量以及将麦克风和单轴 IEPE 传感器可靠连接到测量系统而设计。集成的 8 芯同轴多芯电缆在保证单芯屏蔽的同时具有整体屏蔽，以提高 EMC 性能和机械稳定性，适用于车载测试、试验台和控制柜。可根据要求定制连接器类型和电缆长度。

主要特性

• 用于 NVH 测量的低噪声信号传输
• 单芯屏蔽与整体屏蔽结合，提供高 EMC 性能
• 结构柔性，易布线，PUR 护套耐油耐化学品
• 铝制坚固外壳，防护等级 IP65 / NEMA 3（仅外壳）
• 可定制：连接器和电缆长度可按需提供

附加信息
也可提供 4 芯版本及定制插头设计。

连接器
侧 1：8 x BNC 面板安装母座（带防尘盖）+ 安全插座（屏蔽连接），黄色
侧 2：8 x 绝缘 BNC 公头连接器

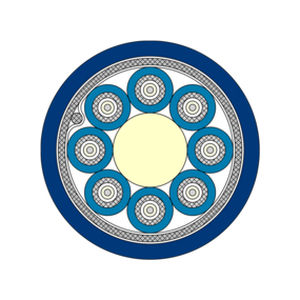

电缆数据
结构：8 x (1 x Ø0.20 mm)C — 低噪声同轴 50 Ω
绝缘：TPFP
内护套：PUR
外护套：PUR，颜色：深蓝色
外径：约 9.0 mm
工作电压：最大 350 V
温度范围：-40°C 至 +90°C（短期 +125°C，2500 小时）

外壳数据
外壳：铝制，黑色粉末涂层
密封：TPE，黑色
防护等级（仅适用于外壳，不包括面板插座）：IP65 / NEMA 3
重量（不含连接器和电缆）：约 285 g
尺寸（宽 x 高 x 深）：约 200 x 57 x 32 mm；带壁挂支架：约 200 x 76 x 34.8 mm

配置示例
物料号 S3075-3031-00500 — 护套材料：PUR — 长度 L：5000 mm

下载
提供分线盒数据表（产品 PDF）。

技术规格

• 产品类型：带 8 芯低噪声同轴多芯电缆的分线盒
• 用途：NVH 测量；麦克风和单轴 IEPE 传感器连接
• 连接器 侧 1：8 x BNC 面板安装母座（带防尘盖）+ 安全插座（屏蔽连接）
• 连接器 侧 2：8 x 绝缘 BNC 公头连接器
• 电缆结构：8 x (1 x Ø0.20 mm)C，50 Ω 低噪声同轴
• 绝缘：TPFP
• 内护套：PUR
• 外护套：PUR，颜色：深蓝色
• 外径：约 9.0 mm
• 工作电压：最大 350 V
• 温度范围：-40°C 至 +90°C（短期 +125°C，2500 小时）
• 外壳：铝制，黑色粉末涂层
• 密封：TPE，黑色
• 防护等级（仅外壳）：IP65 / NEMA 3
• 重量（不含连接器和电缆）：约 285 g
• 尺寸（宽 x 高 x 深）：约 200 x 57 x 32 mm（带壁挂支架：约 200 x 76 x 34.8 mm）
• 配置示例物料号：S3075-3031-00500，PUR 护套，长度 5000 mm
• 定制化：可按要求提供连接器和电缆长度
