数据电缆

BNC坚固铜

应用 / 描述
8路 IEPE 三轴多芯电缆为三轴加速度计的多通道 NVH 和振动测量提供结构化且节省空间的连接方案。多个信号通路在一个多芯结构中汇集，每个测量通道分配为三个 BNC 接头，使三轴信号能清晰地传递到测量设备。最多可高效连接八个三轴传感器。IEPE 三轴导体结构与内外 PUR 护套的组合，提供机械稳定性和良好的敷设柔性。多层屏蔽在苛刻环境中也能支持可靠的信号质量。典型应用包括试验台、车辆测试以及高通道密度的实验室应用。支持定制接头配置，例如 ¼-28 UNF 传感器插座，可实现与现有测量系统的精确集成。

产品优点

• 机械性能良好
• 敷设灵活
• 多通道布线复杂度降低
• 可集中连接最多8路三轴传感器信号
• 支持定制接头配置

接头
侧 1 - ¼-28 UNF 插座，4 针
侧 2 - 8 × (3× BNC 公头)

电缆数据

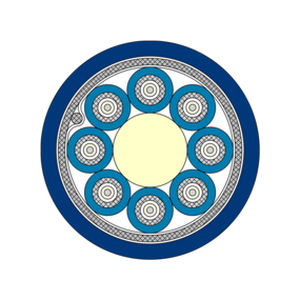

结构 - 8 × (4 × AWG 34)C – IEPE Triax
绝缘 - TPFK
内护套 - PUR
外护套 - PUR
护套颜色 - 深蓝色
外径 - 约 11.7 mm
工作电压 - 最大 150 V
温度范围 - -40°C 至 +90°C（短期 +125°C，2500 h）

配置示例
货号 S3055-1030-00500 | 护套材料：PUR | 长度 "L"：5000 mm

下载

• 8路 IEPE 三轴多芯电缆 数据表 (PDF)

特性 / 技术规格

• 产品名称：8路 IEPE 三轴多芯电缆
• 最大三轴传感器数量：8
• 接头：一侧为 ¼-28 UNF（插座）；另一侧为 8 × (3× BNC 公头)
• 电缆结构：8 × (4 × AWG 34)C – IEPE Triax
• 绝缘：TPFK
• 内外护套：PUR
• 护套颜色：深蓝色
• 外径：约 11.7 mm
• 工作电压：最大 150 V
• 温度范围：-40°C 至 +90°C（短期 +125°C，2500 h）
• 屏蔽：多层屏蔽以提高信号质量
• 机械性能：适合敷设的坚固且柔性结构
