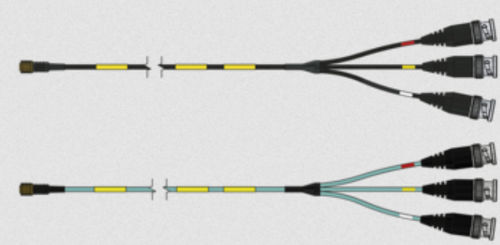

连接电缆

数据BNC高温

应用/说明
用于具有电压输出（IEPE）的三轴加速度传感器的传感器连接线。

产品优势

• 高温耐受：最高 +250°C（TPFK）
• 外护套机械性能强（PUR）
• 极高柔性（硅胶）

附加信息
可通过热缩套管进行单独标识，例如内部物料号或条形码。

连接器
端 1：¼-28 UNF 母头，4 针（备注：请注明传感器类型）
端 2：3 × BNC 公头

线缆数据（TPFK）
结构：4 × AWG 34
绝缘：TPFK
外护套：TPFK
护套颜色：蓝色
外径：约 2.1 mm
工作电压：最大 150 V
温度范围：-55°C / +250°C

线缆数据（PUR）
结构：4 × AWG 34
绝缘：TPFK
外护套：PUR
护套颜色：黑色
外径：约 2.5 mm
工作电压：最大 150 V
温度范围：-40°C / +90°C（在 +125°C 下最长 2500 小时）

线缆数据（硅胶）
结构：4 × AWG 30
绝缘：TPFK
外护套：Besilen（硅胶）
护套颜色：青绿色
外径：约 2.7 mm
工作电压：最大 150 V

配置示例
S3031-1030-00600 | 护套材料：TPFK | 长度：6000 mm
S3032-1030-00600 | 护套材料：PUR | 长度：6000 mm
S3033-1030-00600 | 护套材料：硅胶 | 长度：6000 mm

下载
连接线数据表（产品数据表，提供 PDF）。

技术规格

• 产品类型：用于三轴加速度传感器的传感器连接线（IEPE）
• 连接器：¼-28 UNF 母头（4 针）和 3 × BNC 公头
• 导体结构：4 × AWG 34 或 4 × AWG 30 的可选项
• 绝缘材料：TPFK
• 护套材料：TPFK、PUR、Besilen（硅胶）
• 护套颜色：蓝色（TPFK）、黑色（PUR）、青绿色（硅胶）
• 外径：约 2.1 mm（TPFK）、约 2.5 mm（PUR）、约 2.7 mm（硅胶）
• 工作电压：最大 150 V
• 温度范围：TPFK: -55°C 至 +250°C；PUR: -40°C 至 +90°C（在 +125°C 条件下可达 2500 小时）；硅胶: 高柔性（温度数据视具体设计按 TPFK/PUR）
• 示例中可用长度：6000 mm
• 部件编号示例：S3031-1030-00600（TPFK）、S3032-1030-00600（PUR）、S3033-1030-00600（硅胶）
• 数据表：产品数据表（PDF）
