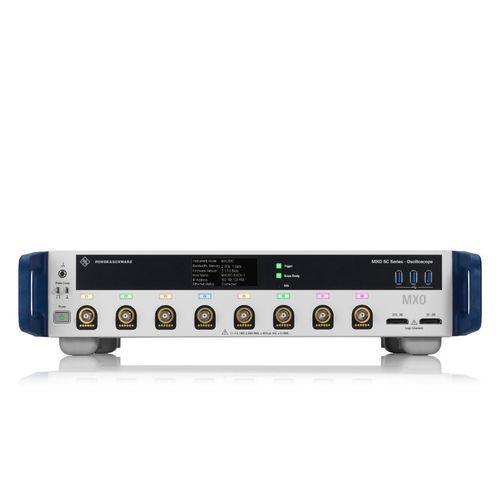

数字示波器 R&S®MXO 5C

模拟台式多通道

概述
R&S®MXO 5C 将 MXO 5 系列的测量能力集成于紧凑的 2U 机架式机箱中。提供 4 通道和 8 通道型号，带宽可选 100 MHz 至 2 GHz，支持深存储的时域与频域测量、高速采集，并可通过内置浏览器与虚拟前面板经 LAN 远程控制。

关键要点

• 带宽：4 通道：350 MHz–2 GHz｜8 通道：100 MHz–2 GHz
• 尺寸：2U 机架式，支持叠放以提高通道密度
• 低功耗 E‑Ink 显示屏显示设备 IP 与状态
• Zone 触发支持模拟、频谱与数学运算
• 高采集性能：>4.5M 波形/秒；12 位 ADC；标准存储 500 Mpoints

特点与优势

• 在 2U 机箱中提供 MXO 5 架构性能，适合机架与台式使用
• 4 或 8 路模拟通道；可选 MSO 支持最多 16 路数字通道
• 大容量采集存储（标配 500 Mpoints；可选 1 Gpoints）
• 先进触发与高灵敏度；2 通道时最大采样率可达 5 Gsample/s
• 可叠放以扩展通道（最多可达 16 通道）
• 通过 HDMI / DisplayPort 外接显示，支持 USB 触控显示
• 远程访问：Web 界面、虚拟前面板、完全 SCPI 支持与 MXO 系列文件兼容

可用型号（节选）
R&S®MXO5C-43 | 350 MHz | 4 ch | 21,500 USD
R&S®MXO5C-45 | 500 MHz | 4 ch | 26,790 USD
R&S®MXO5C-41 | 1 GHz | 4 ch | 33,940 USD
R&S®MXO5C-42 | 2 GHz | 4 ch | 38,040 USD
R&S®MXO5C-81 | 100 MHz | 8 ch | 23,820 USD
R&S®MXO5C-82 | 200 MHz | 8 ch | 28,460 USD
R&S®MXO5C-83 | 350 MHz | 8 ch | 35,070 USD
R&S®MXO5C-85 | 500 MHz | 8 ch | 44,330 USD
R&S®MXO5C-810 | 1 GHz | 8 ch | 56,240 USD
R&S®MXO5C-820 | 2 GHz | 8 ch | 62,900 USD

可下载文档

• 产品手册（英文）
• 规格说明（英文）

应用场景

• 高通道密度测试台（2U 机架集成）
• 基于深存储的时域与频域分析
• 电力电子、高速数字接口测试、射频与频谱分析
• 通过 LAN / Web UI / SCPI 进行自动化与远程测量

主要技术规格（节选）

• 模拟通道：4 或 8；可选 MSO：最多 16 个数字通道
• 模拟带宽（–3 dB）：100 MHz–2 GHz，视型号而定
• 实时采样率：2 通道最高 5 Gsample/s；4 通道最高 2.5 Gsample/s
• 采集存储：标准 500 Mpoints；可选 1 Gpoints（B110）
• 最大采集速率：>4,500,000 波形/秒
• 垂直分辨率：HD 模式下最高 18 位；ADC 原生 12 位
• 尺寸（W×H×D）：445 × 105 × 405 mm；重量：8.7 kg（标称）
• 接口：前后 USB 3.1、GigE RJ‑45、HDMI 2.0、DisplayPort++ 1.3
