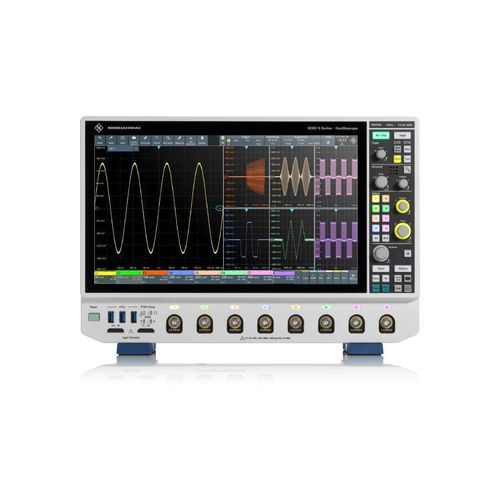

数字示波器 R&S®MXO 5

模拟台式多通道

概述
R&S®MXO 5 系列为高性能示波器平台，提供 4 通道和 8 通道机型。该系列结合了高速采集、深度存储和多谱分析能力，可加速电子系统的调试、验证和量产测试。

关键数据

• 通道数：4 或 8 个模拟通道；可选 MSO，最多 16 个数字通道
• 带宽：按型号可选并可扩展至最高 2 GHz
• 采集速率：> 4.5 百万波形/秒；频谱 FFT 性能 > 50k FFT/s
• 垂直分辨率：12 位 ADC；HD 模式下可达 18 位
• 标准存储：每通道 500 Mpoints（可选扩展至 1 Gpoint）

特性与优势

• 高吞吐采集：8 通道架构实现 > 4.5 百万次采集/秒，支持高并发多通道波形速率。
• 优秀的垂直精度：在所有采样率下提供 12 位 ADC，并通过 HD 模式实现 18 位架构，噪声低至约 130 μV。
• 深度捕获能力：标准每通道 500 Mpoints，支持分段和历史记录模式以进行长时记录；可选 1 Gpoint。
• 高级触发：支持模拟、频谱和数学运算的区域触发；触发灵敏度可达 0.0001 div；触发抖动小，复位时间短。
• 多谱分析：支持同时显示多个频谱，时间/频率独立控制，高速 FFT 便于 RF 与时域关联分析。

可用型号

• R&S®MXO54-350 — 4 ch, 350 MHz
• R&S®MXO54-500 — 4 ch, 500 MHz
• R&S®MXO54-1000 — 4 ch, 1 GHz
• R&S®MXO54-2000 — 4 ch, 2 GHz
• R&S®MXO58-100 — 8 ch, 100 MHz
• R&S®MXO58-500 — 8 ch, 500 MHz

下载
产品手册和完整技术规格表（PDF）可从制造商处下载。

技术规格

• 显示：15.6 英寸 Full HD 电容式触摸屏
• 采样：最大 5 GSa/s（2 通道）；2.5 GSa/s（4 通道）；插值可达 5 TSa/s
• 存储：每通道标准 500 Mpoints；可选 MXO5‑B110 扩展至 1 Gpoint
• 触发类型：edge、glitch、width、runt、window、zone trigger、串行总线触发等
• I/O：USB 3.1 端口、RJ‑45 GigE、HDMI 2.0、DisplayPort++ 1.3
• 尺寸：445 × 314 × 153 mm；重量约 9.0 kg
