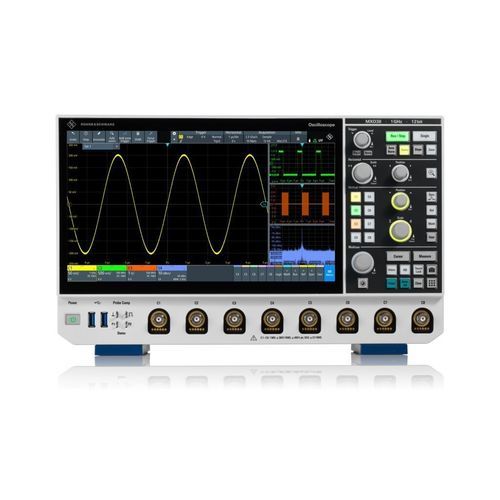

数字示波器 R&S®MXO 3

模拟台式多通道

概述
R&S®MXO 3 系列为下一代示波器，具备高速采集、高垂直分辨率并支持紧凑机架集成。提供 4 或 8 路模拟通道，支持可选 16 路 MSO 与 AWG，配备 11.6″ 全高清电容触摸屏，机架高度仅 5U，适用于时间域与频率域的精细调试与测试。

关键要点

• 模拟带宽：100 MHz – 1 GHz
• 采集速率：> 4.5 million 波形/秒，实时捕获率高达 99%
• 频谱处理：高达 50,000 FFT/s，时间/频率设置独立
• 架构：12 位 ADC，支持 18 位 HD 模式
• 紧凑 8 通道机型，支持 MSO、集成发生器与 11.6″ 显示

功能与优势
高速

• 极高的更新率，可捕捉瞬态与稀有事件细节
• > 4.5 million 次采集/秒，实时捕获率可达 99%
• 硬件加速的数学运算与区域触发
• 业界领先的频谱处理能力，高达 50,000 FFT/s

高精度

• 在所有采样率下提供 12 位 ADC；HD 模式可达等效 18 位分辨率
• 低噪声：例如在 1 mV/div、100 MHz 条件下 < 50 µV RMS
• 1 mV/div 条件下 50 Ω 与 1 MΩ 路均支持 ±3 V 大偏置

紧凑

• 占用空间小 — 5U 机架高度，配备大尺寸 11.6″ 全高清触摸屏
• 小体积集成多项能力，便于系统安装

触发关注每一细节

• 高精度数字触发，灵敏度可达 0.0001 垂直分
• 可调触发滞后，支持在模拟、频谱及数学波形上使用区域触发
• 触发重新臂时间 < 21 ns，触发抖动低（约 1 ps）

频谱

• 快速且精确的频域测量，支持熟悉的 RF 控件（中心/带宽或起止、RBW）
• 高达 50,000 FFT/s，时间与频率域设置独立，适用于谐波与 EMI 调试

深度采集内存

• 标配 125 Mpoints/通道；可选扩展至每通道 500 Mpoints（R&S®MXO3‑B105）
• 采样率、记录长度和时基可独立设置；历史段数容量大

附加能力

• 全面的波形数学：最多 8 个方程（math on math）及常用运算（加/减/乘/除、积分、微分、滤波等）
• 自动测量 > 40 项；4 路游标测量
• 高级可用性：电容触控、可定制工具栏、R&S®SmartGrid 拖放布局

技术规格

• 模拟通道：4 或 8
• 数字通道（可选 MSO）：16
• 模拟带宽（‑3 dB）：100、200、350、500 MHz、1 GHz
• 上升时间（1 GHz）：< 350 ps
• 输入阻抗：50 Ω ±1.5 %；1 MΩ ±1 % ∥ 12 pF（测量值）
• 垂直分辨率：12 位 ADC；HD 模式下可达 18 位相当
• 采样率（模拟，实时）：最大 5 Gsample/s；所有通道同时最大 2.5 Gsample/s
• 采集内存：标配 125 Mpoints；可选每通道最高 500 Mpoints
• 最大采集速率：> 4,500,000 波形/秒
• 显示：11.6″ LC TFT 电容触摸屏，1920 × 1080（Full HD）
• 尺寸（W×H×D）：375 mm × 233 mm × 163 mm；标称重量：4.0 kg；机架高度：5 U
