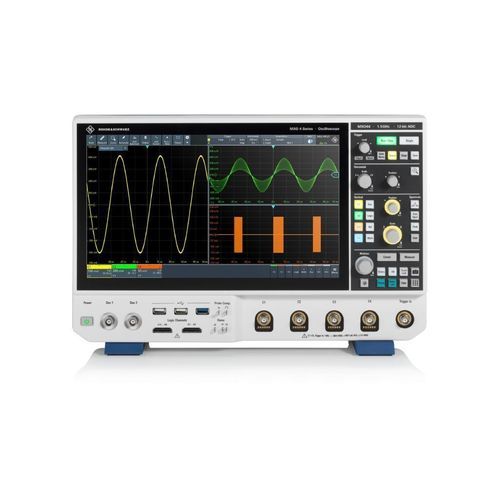

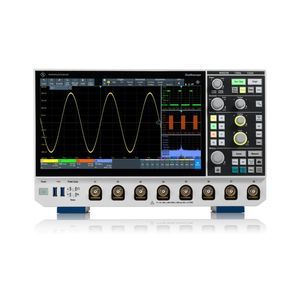

数字示波器 R&S®MXO 4

模拟台式4通道

概述
R&S®MXO 4系列是面向下一代的示波器家族，专为快速发现信号异常、精确测量和高级频谱分析而设计。该系列将高实时更新率、高垂直分辨率与深度采集内存结合于13.3"全高清电容触摸屏和直观的用户界面中。

关键数据

• 带宽可选：200 MHz – 1.5 GHz
• 更新率：> 450万波形/秒；频谱采集速率最高达50,000 FFT/s（最多4个谱）
• 垂直分辨率：12位ADC（HD模式可达18位），ENOB可达约10位
• 标准采集内存：每通道400 Mpoints（可选800 Mpoints交错）
• 支持对模拟、频谱和数学波形进行区域触发

下一代技术
MXO 4在所有采样率下提供12位ADC垂直分辨率，配备大容量标准内存和以触摸为主的操作体验。其体系结构提升了实时捕获率（可达约90%），并使全频带的低电平精确测量成为可能。

特性与优势

• 快速异常检测：> 4.5M 波形/s，实时捕获率高达90%，支持快速自动测量（包括FFT与光标）
• 高测量保真度：所有采样率下提供12位ADC，HD模式达18位相当，垂直量程可达500 μV/div，偏置范围±5 V
• 更长的捕获时间：每通道400 Mpoints标准内存，分段内存支持10,000段，历史模式支持10,000次采集
• 精确触发：1/10,000 div灵敏度，触发抖动约1 ps，触发再臂时间 < 21 ns，可调数字触发滤波与滞后
• 强大的频谱分析：高达约45,000 FFT/s，专用RF控件，峰值列表及最大/最小保持
• 提高工作效率：R&S®SmartGrid波形布局、快速访问UI与远程控制能力

应用

• 通用电子与RF测试
• 高速数字接口调试与串行总线触发/解码
• 功率电子、汽车及航天研发
• EMC调试与实验室/生产测试

规格 / 技术参数（部分）

• 模拟通道：4
• 可选数字通道（MSO）：16
• 模拟带宽（‑3 dB）：200、350、500 MHz、1 GHz、1.5 GHz
• 采样率（实时）：2通道时最高5 Gsample/s；4通道时最高2.5 Gsample/s
• 采集内存：标准400 Mpoints（4通道单通道模式）；可选 MXO4‑B108：800 Mpoints
• 最大更新率：> 4,500,000 波形/秒
• 显示：13.3" 全高清电容触摸屏
• 尺寸：414 × 279 × 162 mm；重量：约6.0 kg
